机器人雅可比矩阵：从关节速度到末端速度

September 3, 2026·chase

本文目录展开章节导航

1. 雅可比矩阵解决什么问题？

设机器人关节配置为 $q$ ，末端位姿为 $x=f(q)$ 。对运动学方程求时间导数，可以得到局部线性关系：

\xi = J(q)\dot q,

其中 $\dot q$ 是关节速度， $\xi$ 是末端的六维 twist（线速度和角速度）， $J(q)$ 就是雅可比矩阵。对一个六自由度任务，雅可比通常是 $6\times n_v$ ；在 Pinocchio 的约定中，前 3 行是线速度，后 3 行是角速度。

雅可比是“关节空间”和“任务空间”之间的速度变换器：给定 $\dot q$ 可以预测末端怎么动；给定期望末端速度，又可以反求一组关节速度。

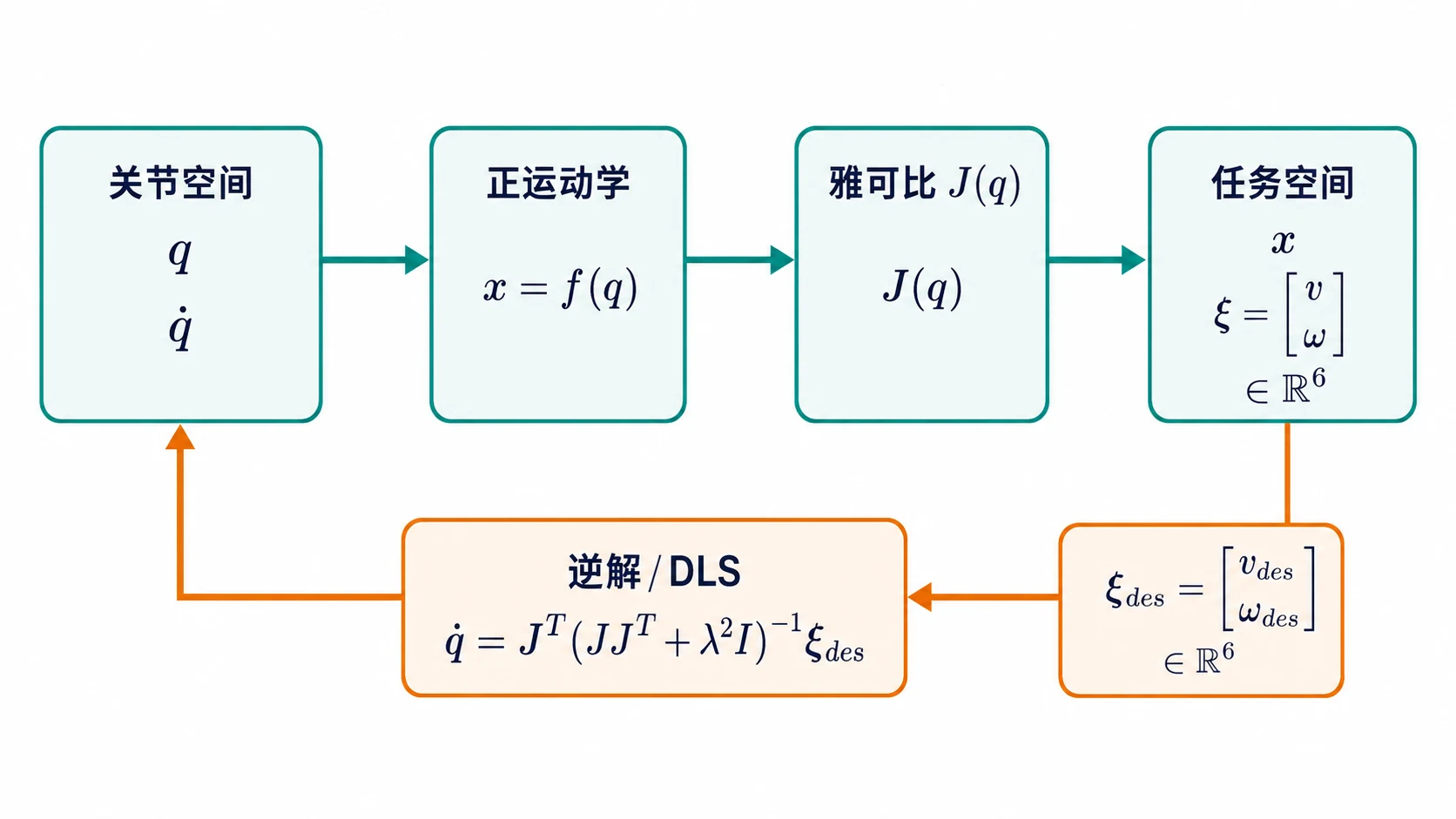

图 1：速度映射的数据流

关节空间、正运动学、雅可比和任务空间之间的数据流

图 1　正向路径计算末端速度，逆向路径根据期望 twist 求关节速度。

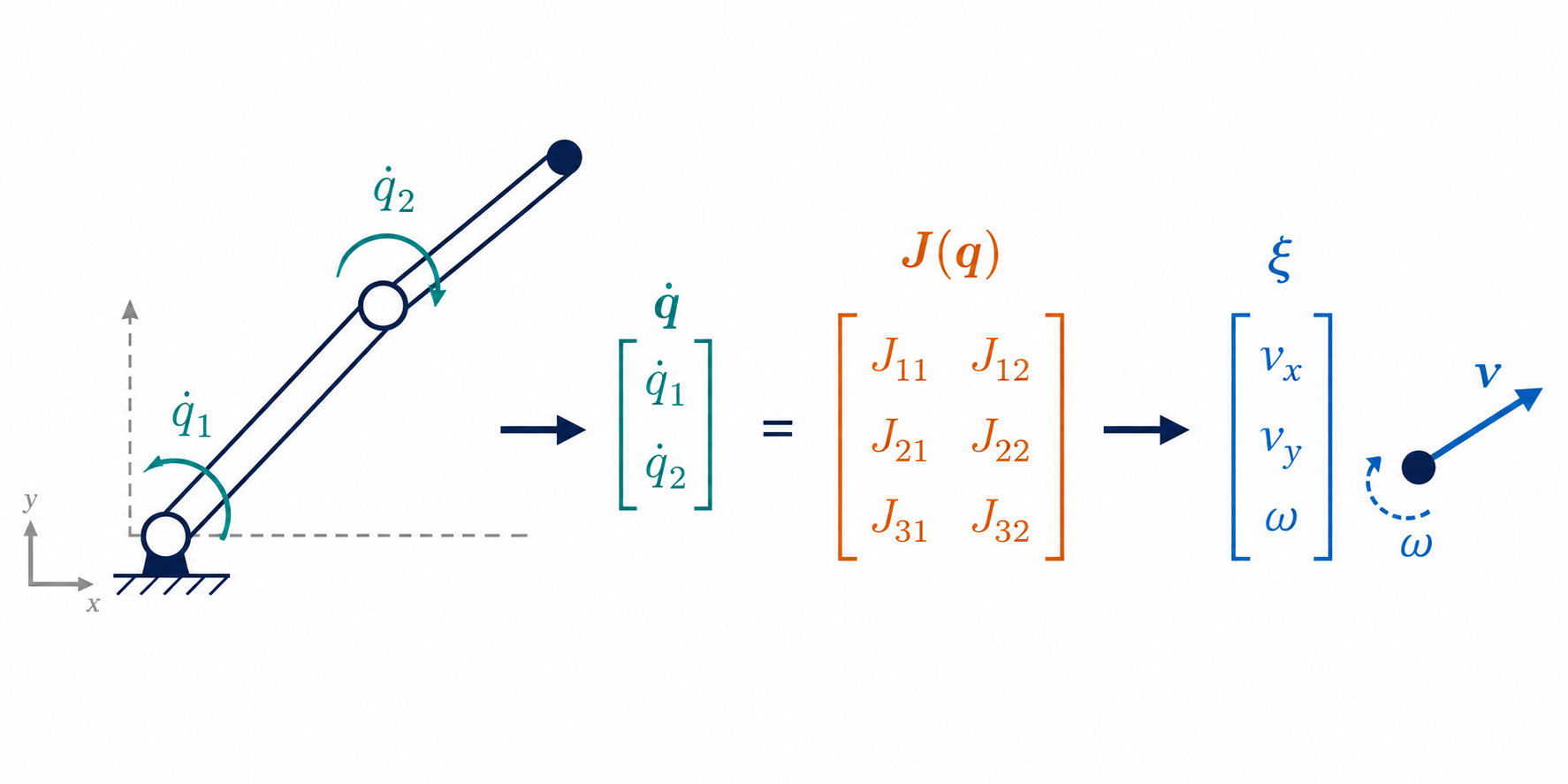

二维机械臂中关节速度、雅可比与末端 twist 的映射示意图

图 2　把雅可比看成“每个关节影响的集合”：矩阵的每一列对应一个关节。

这张图也说明了雅可比依赖当前姿态：机器人换了一个 $q$ ，同一个关节速度通常会产生不同的末端速度。

给初学者的直观理解：每个旋钮会让手爪往哪里走？

可以先暂时忘掉“矩阵”这个词，把机器人想成几个旋钮串联起来的机械臂：

只拧第 1 个旋钮，记录手爪此刻的运动方向和速度大小；
只拧第 2 个旋钮，再记录一次；
对每个关节都做一次，就得到一组“单个旋钮的影响”；
多个旋钮同时转动时，把这些影响按各自的关节速度加起来。

这组影响按列排在一起，就是雅可比矩阵。也就是说，第 $i$ 列回答“第 $i$ 个关节转得多快，会给末端带来什么速度”，而矩阵乘法只是把所有关节的贡献相加。二维平面中的简化例子如下：

\begin{bmatrix}\dot x\\\dot y\end{bmatrix} = \underbrace{\begin{bmatrix}J_{x1}&J_{x2}\\J_{y1}&J_{y2}\end{bmatrix}}_{\text{两个关节各自的影响}} \begin{bmatrix}\dot q_1\\\dot q_2\end{bmatrix}.

如果只给第一个关节速度（ $\dot q_2=0$ ），末端速度就是第一列乘以 $\dot q_1$ ；两个关节一起动时，就是两列向量的加权和。这种“局部、瞬时”的关系只在当前姿态附近成立，姿态变化后需要重新计算 $J(q)$ 。

2. 几何直觉与两类雅可比

对于旋转关节，第 $i$ 列可写成

J_i=\begin{bmatrix}z_i\times(p_e-p_i)\\z_i\end{bmatrix},

其中 $z_i$ 是关节轴方向， $p_i$ 是关节位置， $p_e$ 是末端位置。它表达了“绕这根轴转一点，末端会产生多少线速度和角速度”。移动关节则对应

J_i=\begin{bmatrix}z_i\\0\end{bmatrix}.

这里介绍的是几何雅可比（geometric Jacobian），输出角速度。若把姿态改写成欧拉角并对欧拉角求导，得到的是解析雅可比（analytic Jacobian）；两者的角度部分不同，欧拉角还可能引入自身的奇异性。

3. 坐标系和 Pinocchio 的 6D 顺序

同一个雅可比可以用不同坐标系表达。Pinocchio 常用的 ReferenceFrame 包括：

选项	含义	使用建议
`LOCAL`	在末端自身坐标系表达	适合局部控制律
`WORLD`	在世界原点表达空间 twist，含旋转和平移的伴随变换	线速度部分不是末端原点的直接速度，不能拿它与末端位置差分直接比较
`LOCAL_WORLD_ALIGNED`	速度投影到世界坐标轴，但原点仍在末端	初学和笛卡尔控制常用

在下文中使用 LOCAL_WORLD_ALIGNED，这样线速度和角速度都能直观地用世界坐标轴解释。其向量顺序为 [vx, vy, vz, wx, wy, wz]，不要与 [角速度, 线速度] 的其他库约定混用。

表 1：一个 6D twist 的分量和单位

分量	含义	常用单位	雅可比对应行
$v_x,v_y,v_z$	末端原点沿世界 $x,y,z$ 的线速度	m/s	`J[:3]`
$\omega_x,\omega_y,\omega_z$	绕世界 $x,y,z$ 轴的角速度	rad/s	`J[3:]`

线速度和角速度量纲不同，因此做控制器增益、范数或奇异值比较时，应明确是否使用了任务权重。

7 自由度机械臂的矩阵究竟表示什么？

以常见的 7-DoF 固定基座机械臂为例， $q\in\mathbb{R}^7$ 、 $\dot q\in\mathbb{R}^7$ ，末端 twist $\xi\in\mathbb{R}^6$ ，所以

J(q)\in\mathbb{R}^{6\times7},\qquad \begin{bmatrix}v_x\\v_y\\v_z\\\omega_x\\\omega_y\\\omega_z\end{bmatrix} = \underbrace{\begin{bmatrix} J_{11}&\cdots&J_{17}\\ \vdots&&\vdots\\ J_{61}&\cdots&J_{67} \end{bmatrix}}_{6\text{ 行、7 列}} \begin{bmatrix}\dot q_1\\\dot q_2\\\vdots\\\dot q_7\end{bmatrix}.

读这个矩阵时可以同时按“行”和“列”提问：

观察方向	具体含义（7-DoF 示例）
第 $i$ 列（ $6\times1$ ）	只让第 $i$ 个关节以 1 rad/s（或 1 m/s）运动时，末端产生的六维速度；例如第 4 列就是关节 4 的瞬时影响。
第 1–3 行	7 个关节速度分别对 $v_x,v_y,v_z$ 的贡献。
第 4–6 行	7 个关节速度分别对 $\omega_x,\omega_y,\omega_z$ 的贡献。
一整列相乘再相加	$J_{:,i}\dot q_i$ 是关节 $i$ 的贡献，七个贡献相加得到最终 twist。

因为 7 个关节要完成 6 个末端任务，系统通常有 1 个冗余自由度：满足同一末端速度的 $\dot q$ 不止一组，这正是零空间避限位、避奇异和优化姿态的来源。注意，“7-DoF”描述的是速度维度 nv=7；若模型包含浮动基座或四元数，配置维度 nq 可能不是 7。

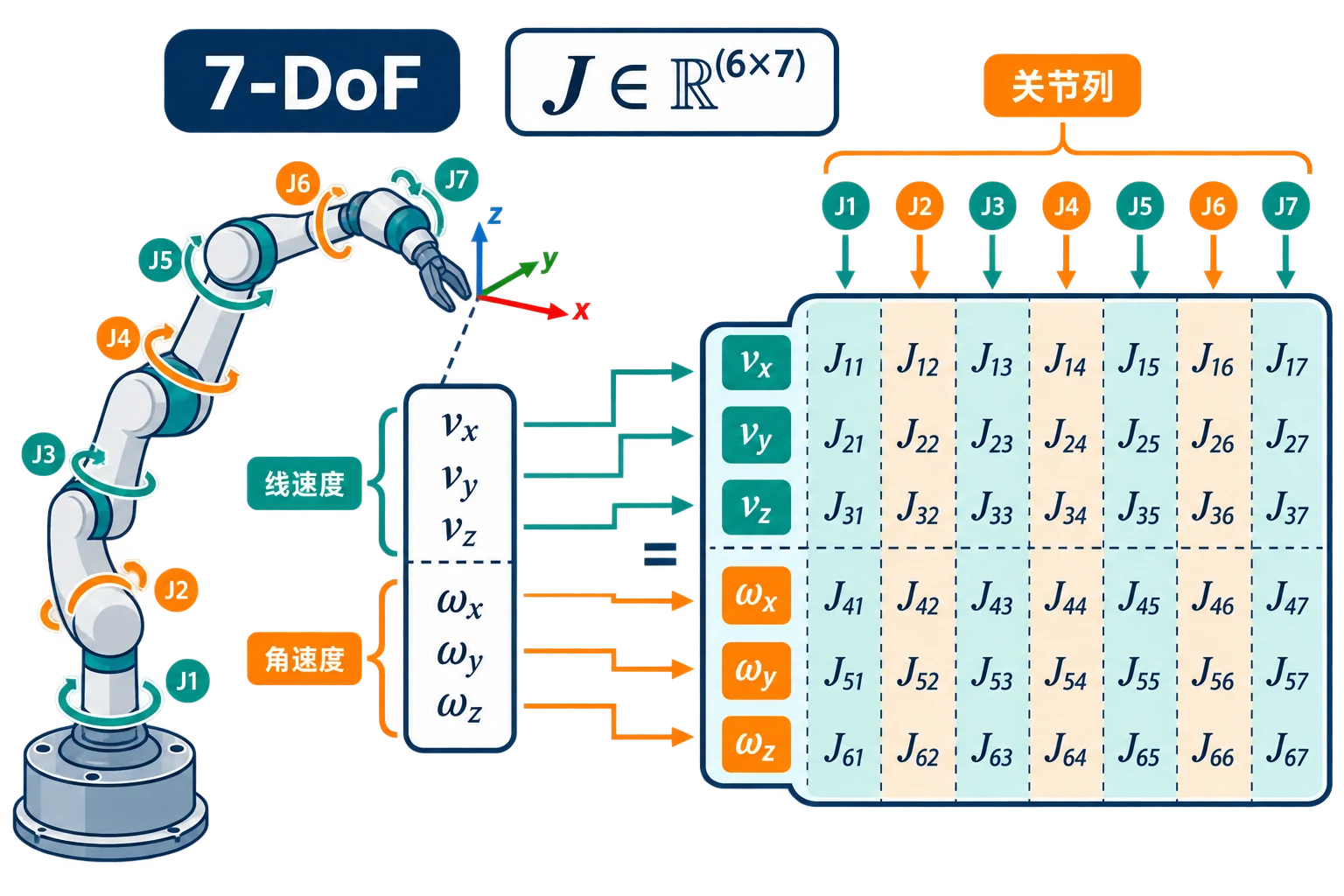

7-DoF 机械臂的 6×7 雅可比矩阵维度与行列含义

图 4　7 个关节对应 7 列，末端的 3 个线速度和 3 个角速度对应 6 行。

把一列数字读成物理量

假设某一姿态下，第 4 列为

J_{:,4}=[0.35,\;-0.12,\;0.00,\;0.00,\;0.00,\;1.00]^T.

若只让关节 4 以 $0.2\ \mathrm{rad/s}$ 运动，那么它对末端的贡献是

J_{:,4}\dot q_4=[0.07,\;-0.024,\;0,\;0,\;0,\;0.2]^T,

即末端获得约 $(0.07,-0.024,0)\ \mathrm{m/s}$ 的线速度和 $0.2\ \mathrm{rad/s}$ 的绕 $z$ 轴角速度。完整结果还要把其余 6 列分别乘以对应的关节速度后相加。

4. 用 Pinocchio 计算末端雅可比

安装 Python 包（不同发行版的包名可能略有不同）：

python -m pip install pin

下面的脚本读取 URDF，在中性姿态计算末端位姿和雅可比。保存为 check_jacobian.py，运行 python check_jacobian.py --urdf robot.urdf --frame ee_link；frame 是 frame 名称，不一定等于最后一个 joint 名称。后文的短代码片段接在这个脚本末尾，复用 model, data, q, frame_id, J，不是相互独立的脚本。

from pathlib import Path
import argparse

import numpy as np
import pinocchio as pin


def load_robot(urdf, frame):
    model = pin.buildModelFromUrdf(str(urdf))
    data = model.createData()
    frame_id = model.getFrameId(frame)
    if frame_id >= model.nframes:
        raise ValueError(f"找不到 frame: {frame}")
    if model.nv == 0:
        raise ValueError("模型没有可动关节")

    q = pin.neutral(model)
    J = pin.computeFrameJacobian(
        model, data, q, frame_id, pin.ReferenceFrame.LOCAL_WORLD_ALIGNED
    )
    pin.forwardKinematics(model, data, q)
    pin.updateFramePlacements(model, data)
    return model, data, q, frame_id, J


if __name__ == "__main__":
    parser = argparse.ArgumentParser()
    parser.add_argument("--urdf", type=Path, required=True)
    parser.add_argument("--frame", default="ee_link")
    args = parser.parse_args()
    model, data, q, frame_id, J = load_robot(args.urdf, args.frame)
    placement = data.oMf[frame_id]

    print(f"nq={model.nq}, nv={model.nv}, J.shape={J.shape}")
    print("末端位置 (m):", placement.translation)
    print("线速度部分:\n", J[:3])
    print("角速度部分:\n", J[3:])

nq 是配置向量的维度，nv 是切空间（速度）的维度。普通转动/移动关节时二者相等，但浮动基座和四元数关节可能不相等，因此雅可比列数应看 model.nv。

没有现成机器人文件时，可下载 PyTorch 运动学文章中的二连杆 URDF，将上述命令的模型文件改为 planar2r.urdf、frame 改为 tip。该模型只有两个活动关节，适合验证数值与坐标约定，不代表能够执行完整六维末端任务。

如果需要分步控制计算，也可以先调用 pin.computeJointJacobians(model, data, q) 和 pin.updateFramePlacements(model, data)，再用 pin.getFrameJacobian(...) 读取指定参考系的结果。不要在没有更新 data 的情况下重复使用旧雅可比。

5. 从末端速度反求关节速度

最简单的逆解是伪逆： $\dot q=J^\dagger\xi_d$ 。靠近奇异位形时，伪逆可能放大噪声，工程上通常使用阻尼最小二乘（DLS）：

xi_des = np.array([0.02, 0.0, 0.0, 0.0, 0.0, 0.0])  # m/s, rad/s
damping = 1e-3
JJt = J @ J.T
qdot = J.T @ np.linalg.solve(
    JJt + damping**2 * np.eye(6), xi_des
)

dt = 0.01
q_next = pin.integrate(model, q, qdot * dt)

线速度单位是 m/s，角速度单位是 rad/s。若两者量纲或优先级差异很大，应在任务空间加入权重矩阵，而不是盲目调大某一类误差。pin.integrate 能正确处理非欧式配置；不要对包含四元数的 q 直接做普通加法。

6. 奇异性、秩与 SVD

雅可比的奇异值可以揭示当前姿态能否沿各方向灵活运动：

singular_values = np.linalg.svd(J, compute_uv=False)
print("singular values:", singular_values)
print("最小奇异值:", singular_values[-1])

对本来能完成六维任务的模型，最小奇异值接近 0 表示某些末端方向接近失去可控性。但 svd 只返回 min(6, nv) 个奇异值；一个 6×2 Jacobian 即使两个奇异值都非零，也不能完成任意六维任务。应先选定任务行、比较当前秩与该任务的正常最大秩，再谈奇异性。阻尼抑制速度放大但带来跟踪误差，不等价于显式速度上限。

图 3：奇异值与 DLS 的关系

把 $J$ 做 SVD 后，每个奇异方向的伪逆增益为 $1/\sigma_i$ ，而 DLS 将其改为

g_i=\frac{\sigma_i}{\sigma_i^2+\lambda^2}.

σ_i 较大  ──>  g_i ≈ 1/σ_i，正常跟踪
σ_i 接近 0 ──>  伪逆增益爆炸；DLS 增益趋近 0，牺牲精度换稳定性

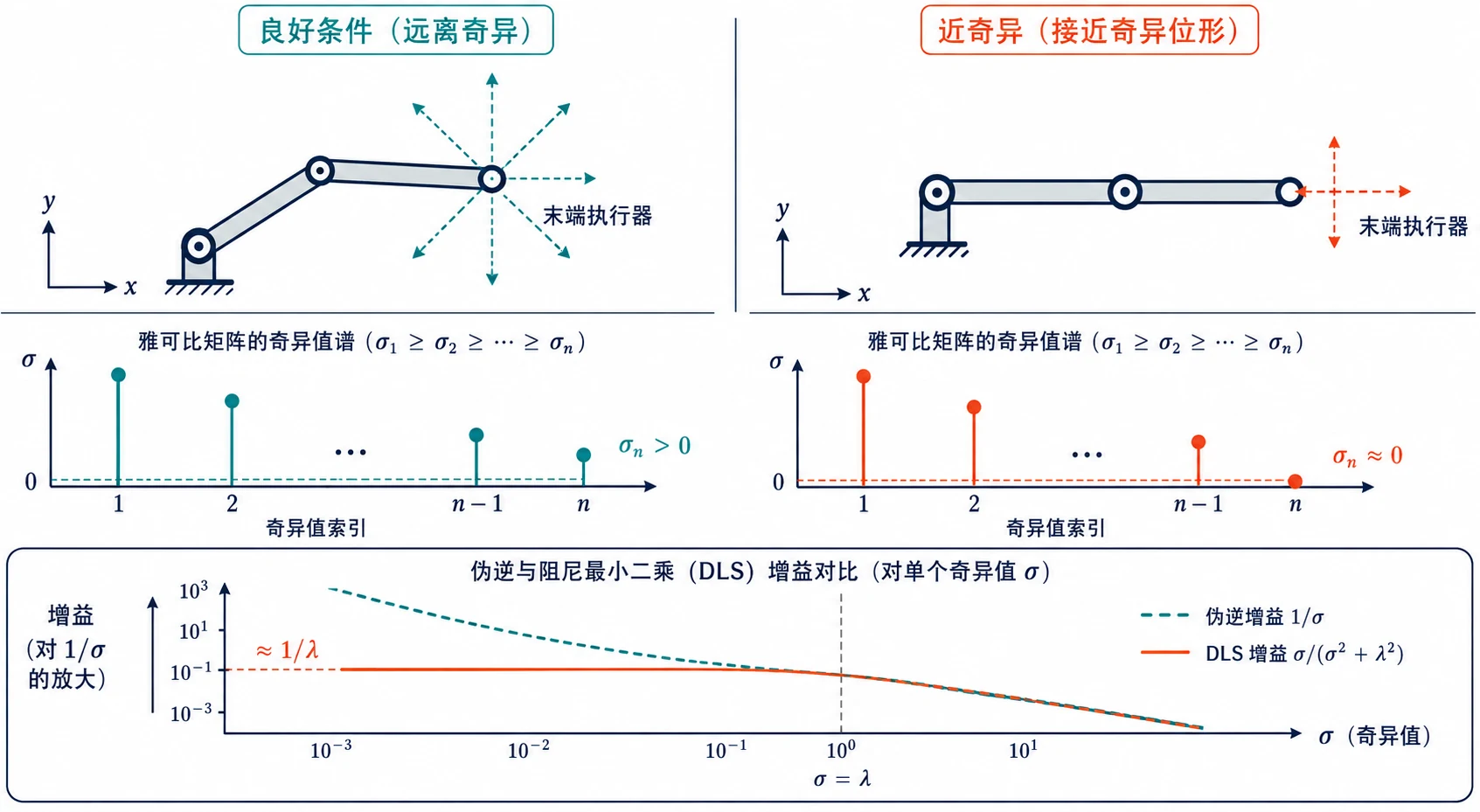

良好条件与奇异位形下的奇异值和 DLS 增益对比

图 3　奇异位形会让最小奇异值塌缩；DLS 用阻尼抑制伪逆增益。

阻尼 $\lambda$ 不是越大越好：它越大，求解速度通常越受抑制，但末端跟踪误差也可能更明显；这不等于保证时间上的连续平滑。常见做法是根据最小奇异值或关节速度余量自适应调节阻尼。

7. 用有限差分检查实现

调试 URDF、frame 名称或坐标系约定时，可以用位置的中心差分校验雅可比前三行：

eps = 1e-7
J_pos_fd = np.zeros((3, model.nv))

def frame_position(q_test):
    pin.forwardKinematics(model, data, q_test)
    pin.updateFramePlacements(model, data)
    return data.oMf[frame_id].translation.copy()

for i in range(model.nv):
    dq = np.zeros(model.nv)
    dq[i] = eps
    q_plus = pin.integrate(model, q, dq)
    q_minus = pin.integrate(model, q, -dq)
    J_pos_fd[:, i] = (frame_position(q_plus) - frame_position(q_minus)) / (2 * eps)

print("位置雅可比最大误差:", np.max(np.abs(J[:3] - J_pos_fd)))
np.testing.assert_allclose(J[:3], J_pos_fd, atol=1e-7, rtol=1e-6)
# 差分函数修改了 data 的缓存，后续使用前恢复到原配置 q。
pin.forwardKinematics(model, data, q)
pin.updateFramePlacements(model, data)

姿态的有限差分需要先选定旋转误差定义，不能直接对旋转矩阵逐元素相减；因此先验证位置部分通常更稳妥。

8. 与逆运动学和冗余控制的关系

雅可比把微分运动学接到许多控制算法上：位置误差可转成期望 twist，再通过 DLS 求 $\dot q$ ；当 $n_v>6$ 时，还可以加入零空间项

\dot q=J^\dagger\xi_d+(I-J^\dagger J)\dot q_{null},

在不影响末端任务的前提下避开关节极限、远离奇异位形或优化姿态。它是速度级 IK 的核心，但并不替代碰撞检测、动力学约束和轨迹时间参数化。

9. 雅可比的主要用途

雅可比不是只为“求逆运动学”服务的矩阵。只要问题涉及关节变量和末端任务之间的局部变化，就可能用到它。

用途	典型关系	说明
末端速度计算	$\xi=J\dot q$	将编码器测得的关节速度转换为末端线速度和角速度。
速度级逆运动学	$\dot q=J^\dagger\xi_d$	根据笛卡尔速度指令生成关节速度；DLS 用于接近奇异位形的情况。
位置控制	$\dot q=J^\dagger K e$	把位置/姿态误差 $e$ 转成速度指令，形成 resolved-rate 控制器。
力到关节力矩	$\tau=J^T F$	末端受到 wrench $F=[f;\mu]$ 时，计算各关节需要承担的力矩。
可操作性分析	$JJ^T$ 、奇异值	判断哪些方向容易运动、哪些方向接近失去自由度，并用于姿态规划。
参数标定	$\delta x\approx J_p\delta p$	将连杆长度、零位偏差等参数误差映射到末端观测误差。这里的 $J_p$ 是对参数的灵敏度矩阵。
接触与碰撞约束	$v_c=J_c\dot q$	将接触点速度写成关节速度的线性约束，配合 QP、摩擦锥或避碰控制。
动力学建模	$\Lambda=(JM_q^{-1}J^T)^{-1}$	要求 $M_q$ 正定且选定任务的 $J$ 满行秩；冗余系统不应直接写 $J^{-1}$ 。

9.1 雅可比转置：末端力如何传到关节？

速度关系的对偶形式来自虚功守恒：

F^T\xi=F^TJ\dot q=(J^TF)^T\dot q, \qquad \tau=J^TF.

例如末端沿世界 $x$ 方向受到 $10\ \mathrm{N}$ 的力，可令 wrench = [10, 0, 0, 0, 0, 0]，再计算 tau = J.T @ wrench。这里的 wrench 和雅可比必须使用同一个 frame、同一个 [线, 角] 顺序；否则力矩方向会错误。

9.2 Pinocchio 中的相关接口

computeFrameJacobian：直接计算指定 frame 的 6D 雅可比。
getFrameJacobian：在已完成 computeJointJacobians 后读取缓存结果。
computeJointJacobians：计算关节雅可比，适合在同一姿态下重复读取多个 joint/frame。
getFrameVelocity：计算给定关节速度下的 frame twist，可用于验证 $J\dot q$ 。

可以用下面的短代码检查速度映射和力矩映射：

qdot = np.zeros(model.nv)
qdot[0] = 0.1
xi_from_jacobian = J @ qdot

pin.forwardKinematics(model, data, q, qdot)
pin.updateFramePlacements(model, data)
xi_from_pinocchio = pin.getFrameVelocity(
    model, data, frame_id, pin.ReferenceFrame.LOCAL_WORLD_ALIGNED
).vector

print("速度映射误差:", np.max(np.abs(xi_from_jacobian - xi_from_pinocchio)))
wrench = np.array([10.0, 0.0, 0.0, 0.0, 0.0, 0.0])
joint_torque = J.T @ wrench
print("末端力对应的关节力矩:", joint_torque)

9.3 位置控制：从误差到关节指令

给定当前末端位置 $p$ 和目标位置 $p_d$ ，先构造误差 $e_p=p_d-p$ ，再令期望线速度为 $v_d=K_pe_p$ 。将角度误差 $e_R$ 也加入后，可组成 $\xi_d=[v_d,\omega_d]$ ，最后交给 DLS 求 $\dot q$ 。这是一种速度级闭环：每个控制周期都重新读取 $q$ 、重新计算 $J$ 和误差，因此不会把某个姿态下的线性近似长期外推。

9.4 可操作性与姿态规划

矩阵 $JJ^T$ 的椭球描述末端速度在各方向的能力。奇异值大的方向容易产生速度，奇异值小的方向需要很大的关节速度。规划时可以最大化最小奇异值，或使用 Yoshikawa 可操作性指标

w(q)=\sqrt{\det(JJ^T)}.

该指标只适合在任务维度和单位已统一时比较；混合米和弧度而不加权，会使数值缺乏直接物理意义。

9.5 标定与误差传播

如果待估参数为 $p$ （例如连杆长度或关节零位），观测到的末端误差可在当前估计附近线性化：

\delta x\approx J_p\delta p.

收集多组姿态后，可以用最小二乘估计 $\delta p$ 。这里的 $J_p$ 不是关节雅可比，而是对模型参数求导的灵敏度矩阵；两者概念相似，但列的物理含义不同。

9.6 接触、避碰与优化控制

对末端之外的任意接触点同样可以建立 $v_c=J_c\dot q$ 。在 QP 控制器中， $J_c\dot q=0$ 可表示接触点瞬时不动， $n^TJ_c\dot q\ge0$ 可表示沿法向远离障碍物。多个任务只需把对应的雅可比按行堆叠，并通过权重或优先级解决冲突。

10. 从二连杆开始手算一次

对长度为 $l_1,l_2$ 的二维二连杆，末端位置为

\begin{aligned} x &= l_1\cos q_1+l_2\cos(q_1+q_2),\\ y &= l_1\sin q_1+l_2\sin(q_1+q_2). \end{aligned}

分别对 $q_1,q_2$ 求偏导，就得到位置雅可比：

J_p(q)= \begin{bmatrix} -l_1\sin q_1-l_2\sin(q_1+q_2) & -l_2\sin(q_1+q_2)\\ l_1\cos q_1+l_2\cos(q_1+q_2) & +l_2\cos(q_1+q_2) \end{bmatrix}.

第一列包含两段连杆，因为关节 1 会带动整条机械臂；第二列只包含 $l_2$ ，因为关节 2 不会改变第一段连杆的位置。当 $q_2=0$ 或 $q_2=\pi$ 时两根杆共线，两列方向相关， $\det(J_p)=l_1l_2\sin q_2=0$ ，机械臂失去一个瞬时运动方向。这就是“矩阵降秩”在几何上的样子。

11. 从位姿误差构造期望 twist

只控制位置时，可以直接使用 $e_p=p_d-p$ 。姿态属于旋转群，不能安全地用旋转矩阵逐元素相减。设当前位姿为 $M$ 、目标位姿为 $M_d$ ，一种常用做法是通过 SE(3) 对数映射得到六维误差：

pin.forwardKinematics(model, data, q)
pin.updateFramePlacements(model, data)
current = data.oMf[frame_id].copy()
# 教学目标：保持姿态，沿世界 x 方向平移 2 cm；不保证目标可达。
desired = pin.SE3(current.rotation.copy(), current.translation + np.array([0.02, 0, 0]))

# LOCAL 误差：从当前 frame 到目标 frame 的相对变换

error = pin.log6(current.inverse() * desired).vector
gain = 2.0
xi_des = gain * error
J = pin.computeFrameJacobian(model, data, q, frame_id, pin.ReferenceFrame.LOCAL)

这里的 error 在局部坐标系表达，因此应配合 ReferenceFrame.LOCAL 的雅可比。若采用 LOCAL_WORLD_ALIGNED，误差也必须转换到相同表达方式。误差、twist 和雅可比的参考系必须一致，这是位姿 IK 中最容易遗漏的条件之一。

gain * error 是局部速度反馈示例，不是把 log6 残差的精确导数直接等同于几何 Jacobian。对该残差做 Gauss–Newton 等优化时，要进一步考虑 Jlog6；可对照 Pinocchio 的 Jlog6 定义。

12. 7-DoF 的零空间控制

7-DoF 机械臂执行满秩六维末端任务时，通常剩余一个零空间方向。可以在完成主任务的同时加入次任务：

\dot q=J^\dagger\xi_d+\underbrace{(I-J^\dagger J)}_{N}\dot q_0.

$N$ 是零空间投影矩阵，理想情况下 $JN=0$ ，因此第二项不会改变末端瞬时速度。下面以“把关节拉向行程中点”为例：

J_pinv = np.linalg.pinv(J)
if any(joint.nq != 1 or joint.nv != 1 for joint in model.joints[1:]):
    raise ValueError("本片段只演示固定基座标量关节")
lower, upper = model.lowerPositionLimit, model.upperPositionLimit
if not (np.isfinite(lower).all() and np.isfinite(upper).all() and np.all(lower < upper)):
    raise ValueError("需要有界且有效的关节行程")
q_mid = 0.5 * (model.lowerPositionLimit + model.upperPositionLimit)
qdot_secondary = -0.2 * (q - q_mid)

null_projector = np.eye(model.nv) - J_pinv @ J
qdot = J_pinv @ xi_des + null_projector @ qdot_secondary
np.testing.assert_allclose(J @ null_projector, 0, atol=1e-9)

这段代码只适用于 q 和速度向量可直接对应的固定基座标量关节模型。更一般的 Pinocchio 模型应使用 pin.difference 计算配置差，并处理无限或无效的关节限位。接近奇异位形时，零空间维度可能变化，实际控制器通常使用阻尼广义逆和速度限幅。

不能把伪逆替换成阻尼逆后仍宣称“完全不影响主任务”：通常 $J(I-J^\#_\lambda J)\ne0$ ，次任务会向主任务泄漏；对合成速度逐轴裁剪也可能改变主任务。严格优先级需要相应的层级求解或约束设计。正常六维满行秩的 7-DoF 情形有一维零空间；秩降低时零空间维度会增加，但任务能力会减少。

13. 加速度级关系：为什么还有 $\dot J\dot q$ ？

对速度关系再次求导：

\dot\xi=J(q)\ddot q+\dot J(q,\dot q)\dot q.

其中 $J\ddot q$ 是关节加速度的直接贡献， $\dot J\dot q$ 是机器人运动过程中雅可比本身变化产生的偏置项。高速轨迹或操作空间动力学中忽略该项，会造成明显的加速度误差。

Pinocchio 可以在完成运动学导数计算后读取 frame Jacobian 的时间变化率。不同版本的 Python 绑定接口可能略有差异，使用时应核对当前版本的 computeJointJacobiansTimeVariation 与 getFrameJacobianTimeVariation 文档。

14. 如何判断计算结果是否合理？

拿到一个 $6\times7$ 数组后，不应只检查形状。建议按以下顺序验证：

零速度检查：qdot=0 时，J @ qdot 必须为零。
单列检查：每次只给一个关节很小的速度，观察末端方向是否符合直觉。
有限差分检查：用 pin.integrate 扰动配置，比较位置变化和 J[:3]。
接口交叉检查：比较 J @ qdot 与 getFrameVelocity(...).vector。
参考系检查：旋转机器人基座或末端后，确认向量表达随选定 reference frame 正确变化。
奇异性检查：观察奇异值和关节速度是否同时出现异常，而不只看矩阵元素大小。

15. 常见错误清单

把 joint_id 传给需要 frame_id 的接口，或误把末端 frame 当成最后一个 joint。
忘记 LOCAL、WORLD 和 LOCAL_WORLD_ALIGNED 的差别，导致方向看似“反了”。
混淆 Pinocchio 的 [线速度, 角速度] 顺序。
用 nq 创建 dq；速度向量长度应为 model.nv。
雅可比与位姿不在同一个 q，或修改配置后没有重新计算运动学。
TCP 有固定工具偏置，却读取了法兰 frame；应在 URDF 中添加工具 frame，或使用对应的 frame 变换。

进一步的接口细节可参考 Pinocchio 的 frame Jacobian 文档和 Pinocchio 项目仓库。

阅读自测与验收

用同一 frame 和关节排列进行有限差分对照，逐步缩小扰动观察误差变化；扰动过小时舍入误差也会占优。
比较 LOCAL 与 WORLD 表达时使用相应的伴随变换，不能直接比较两个不同参考系中的六维数组。
