TO、MPC与WBC在机器人控制中的作用与区别对比文档

TO、MPC 和 WBC 不是三种互斥算法：TO 描述如何优化一段轨迹，MPC 描述如何滚动求解并利用反馈执行，WBC 描述如何协调全身多个任务。一个 MPC 内部可以求解 TO 问题，WBC 也可以采用不同形式的控制器。

第一次读可以按三轮推进：先读第 1–4 节画出闭环，再读第 6–8 节把模型写成优化问题，最后跟着第 8.2–9 节运行 Python。本文的最小实验只需要矩阵乘法和 NumPy；动力学 WBC 部分还需要了解雅可比与刚体动力学。

第一次运行时，建议先完成只依赖 NumPy 的两项实验，再进入 WholeBodyX。下载实验包后，在终端所在目录执行下列命令；需要 Python 3.11+，激活命令适用于 Bash：

python3 -m zipfile -e control-lab.zip .
cd control-lab
python3 -m venv .venv
source .venv/bin/activate
python -m pip install -r requirements.txt
python atomic_control.py
python feedback_demo.py

两项脚本正常结束后，用结果索引核对输出，再回到公式推导。不安装 WholeBodyX，也能完成 MPC 原子问题、加权与层级 WBC、不可达目标和扰动对照；涉及源码集成的步骤在第 9 节另行说明。

1. 从输入与输出理解职责

TO 可以处理动力学、接触和时变约束，也可以在线求解。机器人 TO 往往是非凸问题，求解器得到的通常是局部解，不能笼统保证全局最优。

MPC 在每个周期更新状态，求解有限时域问题，执行当前一小段控制，再滚动向前。它可以采用简化模型，也可以使用更完整的模型。

WBC 常使用加权 QP 或任务优先级优化，但 WBC 本身不等于 QP；基于零空间投影等方法也可以实现全身协调。

2. 为什么需要不同时间尺度

长时域规划需要预见未来运动；关节层还需及时响应测量和接触变化。把问题分层，能让每层使用合适的模型与计算预算。

各层频率取决于问题规模、求解器、机器人硬件和稳定性要求。“TO 秒级、MPC 毫秒级、WBC 更快”只能作为某类系统的例子，不能作为定义。MPC 与 WBC 也不一定需要 GPU。

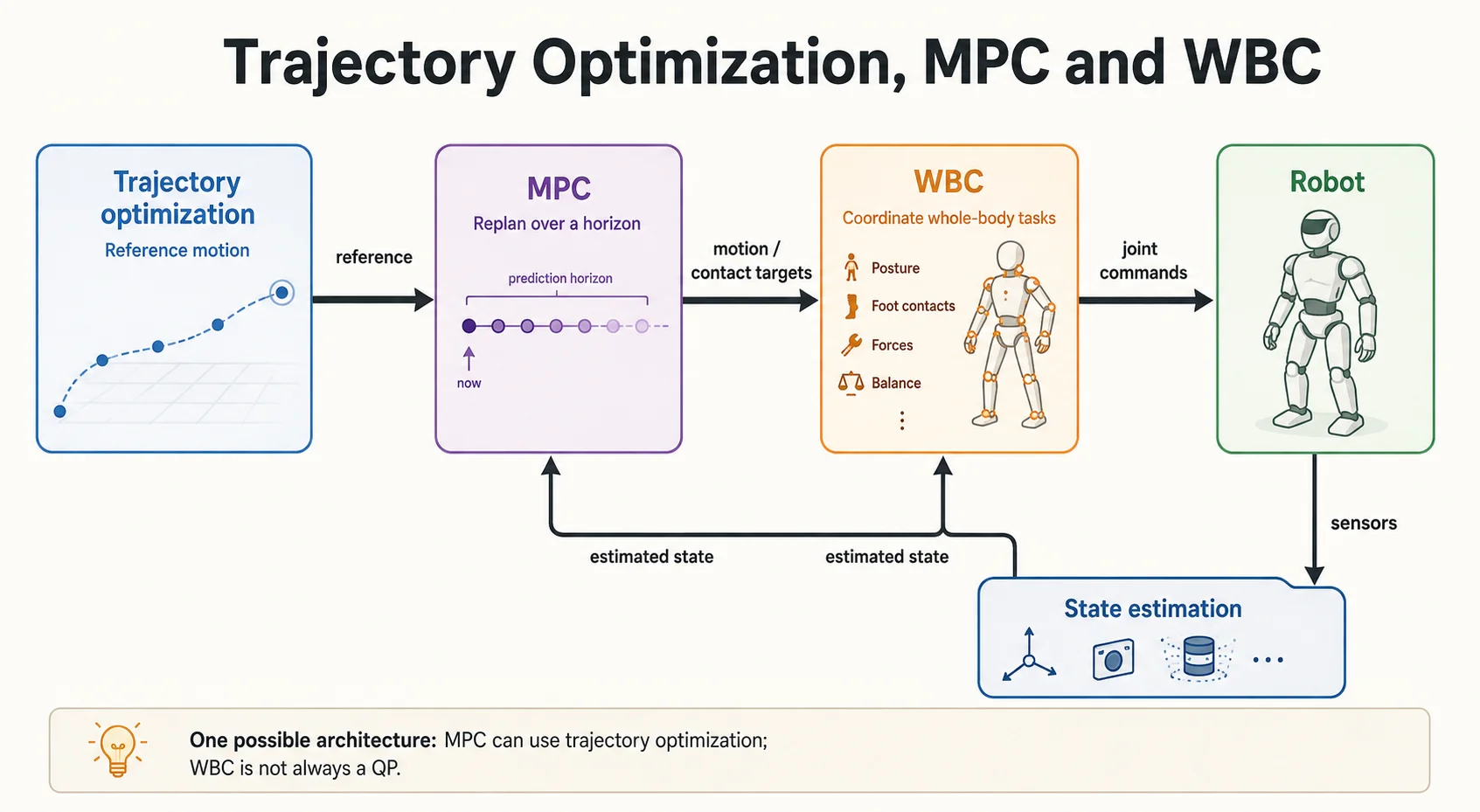

3. 以足式机器人为例

1. 规划层产生落足、质心或末端参考。
2. MPC 根据当前状态与接触计划，预测未来运动并调整控制目标。
3. WBC 综合平衡、姿态、足端与操作任务，求解满足约束的关节指令。
4. 状态估计器融合编码器、IMU 等信息，为下一轮规划和控制提供反馈。

对动力学 WBC，常见决策变量包括广义加速度、关节力矩和接触力。应同时检查浮动基动力学、摩擦约束、接触运动约束和执行器限制。高层目标不可行时，底层不能凭空保证精确跟踪。

4. 接口比模块名称更值得检查

5. 延伸阅读与工具

• MIT Underactuated Robotics：Trajectory Optimization：理解直接配点、约束和非凸优化。
• OCS2：用于最优控制与 MPC 的工具箱，需要用户定义或接入系统模型。
• TinyMPC：关注资源受限平台上的 MPC 求解。
• OpenLoong Dynamics Control：查看具体人形机器人中的 MPC 与 WBC 组合。

评估实现时，记录求解耗时分布、最坏控制周期、约束违反和失败恢复；只报告平均频率无法说明控制链路是否可靠。

6. MPC：优化未来序列，闭环执行当前一段

从当前估计状态 $\hat x_t$ 出发，通用有限时域问题可以写成：

$k$ 是预测节点索引，N 是预测步数；$x_k\in\mathbb R^{n_x}$、$u_k\in\mathbb R^{n_u}$ 分别为状态与控制，$\sigma_k$ 表示接触模式。这里先把接触日程视为已知；若把接触时刻或接触集合一起优化，问题结构和求解难度也会改变。

代价表示偏好，约束表示允许范围。跟踪误差小的解如果要求地面提供向下拉脚的法向力，仍然不满足单侧接触条件。求解后采用当前第一项或第一小段，获得新测量后重新预测；旧轨迹可以用于 warm start，但不应脱离有效期与状态偏差检查一直播放。MIT 轨迹优化与 MPC

状态估计与目标命令是两个入口：估计告诉控制器“现在在哪里”，目标说明“希望去哪里”。当前状态还应直接进入 WBC；低层伺服和真实执行器位于 WBC 输出之后，优化结果不能等同于已经实现的动作。

7. WBC：当前拍协调任务与物理约束

7.1 动力学 WBC 的决策变量

常见浮动基动力学方程为：

$q$ 是构型，$v\in\mathbb R^{n_v}$ 是广义速度，$\dot v$ 是广义加速度；$M\in\mathbb R^{n_v\times n_v}$、$h\in\mathbb R^{n_v}$ 分别为质量矩阵和偏置项。$S\in\mathbb R^{n_a\times n_v}$ 选择执行器自由度，$\tau\in\mathbb R^{n_a}$ 为关节力矩。$J_c\in\mathbb R^{n_c\times n_v}$，$\lambda\in\mathbb R^{n_c}$ 是环境施加于机器人的接触力或 wrench，二者必须使用一致的坐标与排列。

浮动基的六个速度自由度没有直接电机驱动；若姿态用四元数存储，构型维数 $n_q$ 与速度维数 $n_v$ 还可能不同，不能直接用逐元素相加更新构型。单点接触常用三维力，面接触可用六维 wrench 或多个接触点表达。

以 $z=[\dot v;\lambda;\tau]$ 为决策变量，可以构造当前拍的加权 QP：

这里 $\|r\|_W^2=r^TWr$，$W_i\succeq0$，$\rho\ge0$。任务残差可以来自摆动脚、躯干或姿态的期望加速度；对普通运动学任务有 $\ddot x_i=J_i\dot v+\dot J_i v$。姿态误差需要使用旋转的局部表示，不能直接相减四元数。

保持静止的刚性支撑接触常写成 $J_c\dot v+\dot J_c v=0$；动力学、单侧法向力、摩擦边界和执行器限位分别进入等式或不等式约束。线性化摩擦锥可得到 QP；保留非线性锥或接触互补关系时，求解问题可能不再是同一种 QP。TSID 官方实现

7.2 权重、层级与求解失败

有限权重允许任务之间折中，不能把“大权重”称为严格优先级；第 8.5 节提供了相同任务下的数值对照。层级逆动力学或级联 QP 会约束低层不能破坏高层已经达到的最优结果。两者都还要处理不可行、数值误差与执行延迟。Herzog 等：层级逆动力学与动量控制

右脚离地时，如果它已经不再接触地面，相应接触力应被移除或约束为零；左脚仍承担支撑。若目标超出摩擦或力矩范围，应调整软任务、上层参考或接触计划。只有优化器报告成功还不够：错误的接触判断、质量惯量、状态估计或伺服带宽，都会使“模型可行”与“物理可行”分离。

7.3 从任务误差构造优化器的每一块

先看速度级控制。任务坐标由 $x_i=\phi_i(q)$ 给出，局部变化满足 $\dot x_i=J_i(q)u$。如果希望任务向参考位置移动，可以构造速度目标 $b_i=\dot x_i^{\mathrm{ref}}+K_i e_i$。对普通位置任务，$e_i=x_i^{\mathrm{ref}}-x_i$；旋转任务需要换成与雅可比坐标系一致的局部旋转误差。

将各任务堆入同一个决策向量 u，目标可以写为：

这里 $J_i$ 的列数都是关节速度维度，行数由任务维度决定。即使两个任务没有使用相同的名称，只要其雅可比涉及相同的关节列，它们就可能发生耦合。H 的非对角元素记录这种耦合；它通常不能被解释为“每个关节单独选一个速度”。位置任务和姿态任务的单位不同，权重还承担误差尺度的协调作用，不能只根据权重数值大小判断物理重要性。

再回到动力学 WBC。以 $z=[\dot v;\lambda;\tau]$ 排列变量后，一项加速度跟踪任务对应：

由于 $J_i\dot v+\dot J_i v$ 才是任务实际加速度，漏掉 $\dot J_i v$ 会改变跟踪问题。动力学与静止接触则能拼成硬等式：

这给出了第 7.1 节中 E 和 e 的具体来源。力矩边界选择 z 的力矩块，摩擦约束选择接触力块；运动学任务主要作用于加速度块。求解后仍需验证状态、约束残差和接口有效性，再由运行层消费对应输出。接触切换会改变活动雅可比和力变量，不能只改软任务权重而继续保留已经离地脚的刚性支撑约束。

8. WholeBodyX：把概念逐项映射到源码

以下结论来自 2026-09-08 检查的本地 WholeBodyX 工作树。该目录没有可解析的 Git HEAD，本仓库在 docs/wholebodyx-blog-reference.json 保存了所读文件的 SHA-256，用于识别具体源码快照。它目前是固定基座运动学验证框架，不能把其中的 H1 展示解释为动态行走或平衡验证。

WholeBodyX 的预测模型为：

代价对未来 $q_{1:N}$ 跟踪关节目标，并惩罚速度；终端节点使用 terminal weight。约束包括关节位置、速度，以及可选的 $|u_k-u_{k-1}|\le a_{\max}\Delta t$。首个速度差相对当前测量速度计算。速度变化率限制不等于浮动基动力学或力矩可行性。

速度级 WBC 的任务为 $J_i(q)u\approx b_i$，加权残差与正则、平滑项进入目标。它同时限制：

若没有配置加速度限值，去掉对应两项。这里使用逐元素上下界，只对当前固定基座积分模型成立。它与第 7 节中同时求 $\dot v,\lambda,\tau$ 的动力学 WBC 是不同层级的模型。

参考管理器会检查起点、时间戳、有效期、积分关系和限位。默认每 0.1 s 周期重规划，目标改变或关节位置预测偏差超过 0.03 rad 可提前触发；控制步长由调用方提供。刷新失败时返回失败并清除旧参考，而不是自动继续执行旧计划；真机停机/降级仍由硬件运行层负责。该同步调度没有硬实时保证。

8.1 从积分模型展开成求解器矩阵

将未来速度按时间堆成 $U=[u_0;\ldots;u_{N-1}]$，未来位置堆成 $Q=[q_1;\ldots;q_N]$。对 n 个关节有：

$U,Q,\bar q$ 均有 Nn 个元素，B 为 $Nn\times Nn$ 矩阵。消去位置变量后，优化器只需求 Nn 个速度。对目标序列 $Q^\star$，令位置权重为 W、速度权重为 R，目标为：

因此，构造 Hessian 时不能漏掉速度代价 R，梯度也应使用“当前位置减目标”的方向。WholeBodyX 默认 W 的最后一个节点用 30 替换普通节点的 10，R 为 $0.1I$，并非再给终端叠加一次普通权重。

约束可堆成 $l\le AU\le u$：I 对应速度边界，B 对应平移后的位置边界，差分矩阵 D 对应相邻速度变化。单关节两步时 $DU=[u_0;u_1-u_0]$，第一行上下界必须加上当前速度 $v_0$，其余行以零为中心。这与 OSQP 使用的 QP 形式一致；正定目标给出唯一最优解的前提是约束可行。

8.2 仅用 NumPy 跑通原子算例

希望完整复现后续教程，可以下载实验包 control-lab.zip，其中含实验脚本、求解器回归测试、运行说明和基础依赖清单。解压后在 control-lab 目录执行下方步骤；只运行原子算例时，也可以单独下载脚本。WholeBodyX 源码不包含在实验包中，只有第 9 节的集成与参考失效实验需要另外安装它。

下载 atomic_control.py，在有 NumPy 的环境运行即可，不需要 WholeBodyX 源码：

python3 -m venv .venv-atomic
source .venv-atomic/bin/activate
python -m pip install numpy==2.3.5
python atomic_control.py

该固定版本要求 Python 3.11 或更高版本。算例取一个关节、两个预测步骤，$\Delta t=0.1$ s，$q_0=v_0=0$，目标位置 0.3 rad，位置边界 ±0.5 rad、速度边界 ±1 rad/s、速度变化率边界 ±2 rad/s²。此时：

最优速度为 $[0.2,0.4]$ rad/s，预测位置为 $[0,0.02,0.06]$ rad。两步末端尚未到达目标，因为速度变化率的硬边界限制了推进速度；增大目标权重不会消除这条约束。这次调用展示的是一次规划窗口，脚本的 rollout() 还会重复求解 100 次，形成积分模型上的滚动闭环；下一节再接入 WholeBodyX 的 WBC。

脚本枚举最多两个独立活动约束，求解对应线性方程，并检查可行性、乘子非负与驻点条件。这是可逐行阅读的微型 QP 求解方式，组合数量随约束增长，不适合替代生产求解器，也不是 OSQP 的 ADMM 实现。正向、反向和零目标均有预期结果断言，另有一个上下界矛盾的案例确认失败不会产生命令。

最后一个单自由度算例展示 WBC 任务冲突：两个速度目标分别为 0.8 和 −0.4 rad/s，权重为 4 和 1，正则系数为 0.1。无约束最优值约为 0.5490 rad/s；加入 ±0.2 rad/s 的硬边界后，输出为 0.2 rad/s，两个任务都留下残差。这里标量问题可以用截断得到同样答案；一般耦合 QP 不能靠逐关节截断无约束解代替求解。

该算例解释加权任务与边界，不含全身雅可比或接触动力学。可核对实际运行结果，其中 KKT 驻点残差最大约为 $1.11\times10^{-16}$；这个数反映微型问题的数值求解精度，不代表机器人跟踪精度。

8.3 跟着一次求解逐行理解代码

第一步：选定状态、控制和单位

这里位置 q 的单位为 rad，控制 u 是 rad/s，而不是力矩。当前速度 v 仅用于约束首个速度变化；预测位置由积分模型决定。每个节点相隔 0.1 s，两个节点只预测 0.2 s。目标 0.3 rad 是软跟踪目标，没有添加“必须在第二步到达”的终端等式。

展开两个节点就能看懂下三角矩阵的来源：

第一行只受第一个速度影响，第二行同时受两个速度影响。若把 B 写成对角矩阵，就会丢掉第一步对后续位置的累积贡献。

第二步：把代价展开成 H 与 g

本例完整目标是：

代入位置表达式，收集二次项和一次项，得到上一节的 H 和 g。常数项不影响最优速度，可以丢弃；$\frac12$ 则要与求解器约定保持一致。代码中这三行对应整个展开过程：

weights = np.diag([10., 30.])
h = prediction.T @ weights @ prediction + .1 * np.eye(2)
g = prediction.T @ weights @ np.full(2, q0 - goal)

若忽略约束，可以解线性方程 $HU=-g$。但这个解未必满足关节边界，因此它只是活动集为空时的候选，不能直接作为执行指令。

第三步：逐行解释约束，而不是只看矩阵尺寸

0.2 来自 $a_{\max}\Delta t=2\times0.1$，单位仍是 rad/s。将步长减半却保持这项不变，会把允许的速度变化率加倍；这是一类容易被“优化成功”掩盖的建模错误。

第四步：用 KKT 条件确认候选解

脚本将双侧边界改写为 $CU\le d$，其中 $C=[A;-A]$、$d=[u;-l]$。假设某组约束恰好取等号，记为 $C_aU=d_a$，求解：

随后检查所有约束可行、活动乘子 $\mu\ge0$，以及驻点残差 $HU+g+C_a^T\mu$ 足够小。非活动约束乘子取零，活动约束取等号，便满足互补条件。对这里的严格凸问题，这些条件共同证明候选是唯一最优解；只检查“位置没越界”不能证明最优性。

正向目标下，起作用的两个边界是 $u_0=0.2$ 和 $u_1-u_0=0.2$，相应乘子为 1.66、0.68，均非负。因此最优速度为 0.2、0.4。solve_tiny_qp() 枚举空集、单行和双行组合，跳过奇异系统；如果找不到通过检查的候选，会抛出异常，调用方不能继续使用一个不存在的解。

第五步：从一次规划变成滚动闭环

rollout() 每次调用 mpc(goal, q, v)，只执行第一个速度，然后读回积分后的新位置和速度：

plan = mpc(goal, q, v)
command = plan["velocity"][0]
next_q = q + .1 * command
q, v = next_q, command

第一拍后位置为 0.02 rad、速度为 0.2 rad/s。下一拍必须用这份新状态重新构造 g、位置边界和首行速度变化边界，而不是再次从零出发求解。后半段预测可以成为下一次求解的初值；本微型枚举器没有 warm start，WholeBodyX 的求解器则会利用旧计划。

运行后当前目录生成 results-atomic/report.json 和 results-atomic/rollout.csv。默认的 100 步运行结束于 10 s，位置在本次数值运行中达到 0.3 rad，误差为零；验收实际采用 $10^{-5}$ rad 阈值。每一拍还检查速度、位置和速度变化边界。这里的 10 s 是模拟时间，不是程序耗时，更不是计算实时性的证明。可下载本次完整闭环 CSV。

8.4 双关节 WBC：为什么逐关节截断不够

前面的标量任务只有一个自由度，无约束最优值截断到区间后恰好就是约束最优解。现在增加第二个自由度，让两个任务同时使用两个关节：

第一项希望两个关节速度之和为 1 rad/s，权重为 4；第二项希望二者速度之差为零，权重为 1。这是关节线性组合的教学任务，不是由具体人形机器人几何推导的末端雅可比。两个任务共享 u 的两列，因此任何一个关节改变都会同时影响两项残差。

加入 $0.1I$ 正则后，目标与矩阵为：

令第一关节速度边界为 ±0.2 rad/s，第二关节为 ±0.8 rad/s。三种结果如下；代价列均使用上面的完整目标，包含相同的常数项：

固定第一关节在上界 0.2 后，对第二关节求导：$\partial L/\partial u_2=3(0.2)+5.1u_2-4$。令其为零，得到 $u_2=2/3$，仍在第二关节边界内。QP 允许第二关节重新分担第一关节被限幅后留下的任务误差，而逐元素截断把第二关节留在旧值上。

最优解的两项任务残差约为 −0.133333 与 −0.466667，都没有变成零。权重较大的速度和任务获得了更好的满足程度，但这仍是加权折中，不是严格层级控制。对第一个关节，上界乘子为 0.98；对第二个关节，驻点导数为零，与活动约束条件一致。

运行 python atomic_control.py 会自动执行 coupled_wbc()，检查最优速度是否为 [0.2, 2/3]，并确认约束 QP 的代价小于截断方案。结果保存在报告的 coupled_wbc 字段，也可以单独查看：

from atomic_control import coupled_wbc

result = coupled_wbc()
print(result["command"])
print(result["clipped_objective"], result["optimal_objective"])

该实验把“任务共享自由度”的含义落到了数值上。换成真实机器人后，J 随构型变化，关节限位也可能产生状态相关的速度边界，但关于耦合优化与逐元素截断的区别仍然成立。

8.5 大权重与严格优先级：用同一组任务对照

上一节展示两个任务如何折中，但没有实现“先保证任务一，再优化任务二”。本节沿用相同关节边界，将速度和目标从 1 改为 0.6 rad/s，让高层任务存在多个可行最优解，观察低层如何使用剩余自由度。

设高优先级任务为 $u_1+u_2=0.6$，低优先级任务为 $u_1-u_2=0$，边界仍为 $|u_1|\le0.2$、$|u_2|\le0.8$。两个任务同时精确满足需要 $u_1=u_2=0.3$，这会使第一关节越界，因此控制器必须处理冲突。

先看有限权重的结果

加权版本在同一个目标中计算：

在本例的三个权重下，第一关节均达到上界 0.2，第二关节为 $u_2=(0.4w+0.2)/(w+1.1)$。因此高层残差为：

增大 w 会减小残差，但对这些有限权重，残差仍不为零。优化器愿意牺牲少量速度和跟踪精度，换取更小的速度差与正则代价。

再看真正的两级求解

第一级仅最小化 $\frac12(u_1+u_2-0.6)^2$，并保留关节硬边界。速度和在边界内能覆盖 [−1, 1]，所以目标 0.6 可达，第一级的最优残差为零；例如 [0.2, 0.4] 就能实现。

第二级将已经达到的高层结果保留下来，在 $u_1+u_2=0.6$ 上优化速度差与小正则。写成 $u=[t,0.6-t]^T$ 后，高层等式自动成立。由两关节边界得到：

即 $t\in[-0.2,0.2]$。第二级变成一个标量 QP：

它的无约束最优点为 t=0.3，约束最优点为 t=0.2，最终命令是 [0.2, 0.4]。低层速度差仍为 −0.2，但它没有改变高层已经达到的零残差。

所有行都满足相同硬边界，表格比较的是任务冲突处理方式。严格层级会接受更差的低层残差；是否采用它，应由任务之间是否允许交换误差决定。把 w 不断调大并不能替代层级建模，还可能增大数值尺度差异。

代码如何保证低层不破坏高层

priority_wbc() 中，第一级通过可达区间和可行解证明零残差最优。第二级使用 anchor=[0,0.6] 与 null=[1,-1]^T，令 $u=\mathrm{anchor}+\mathrm{null}\,t$；因为 [1,1] @ null = 0，调整 t 不会改变速度和。将低层 Hessian 与梯度变换到 t 上，再调用同一个微型 QP 求解器。

这个实现是特定两任务问题的解析降维，不是可直接接入任意机器人任务的通用层级 QP。第一级没有加入任意正则去预先选定唯一解；正则放在第二级，因而不会提前占用低层可利用的自由度。

运行 python atomic_control.py 后，报告的 priority_wbc 字段包含全部对照。脚本用闭式解检查加权结果，并检查两级结果和高层残差；也可单独调用：

from atomic_control import priority_wbc

result = priority_wbc()
for row in result["weighted"]:
    print(row["weight"], row["high_residual"])
print(result["hierarchical"])

最后要区分“高优先级软任务”与“硬约束”：若高层目标本身不可达，层级优化应先找到它在硬边界内能达到的最优残差，再要求低层不使该结果变差，不能直接把不可达目标强行写成等式。本例能用速度和等式消元，是因为第一级零残差已经得到证明。

8.6 高层目标不可达：保留最优残差，而不是强行等于目标

上一节的高层速度和 0.6 rad/s 可以实现。现在仅把目标改为 1.2 rad/s，保留 $|u_1|\le0.2$、$|u_2|\le0.8$，低层仍希望两个关节速度相同。这时高层任务自身已经无法精确实现。

第一级应求什么

设高层目标为 s，实际速度和为 y。关节边界允许的速度和区间是 [−1, 1]，所以第一级等价于：

对 s=1.2，最优值出现在 $y^\star=1$，最优残差是 $r^\star=y^\star-s=-0.2$，代价为 0.02。零残差不可达，但这个带边界的优化问题本身可行；求解器正常返回非零任务残差，并不代表它求解失败。

若反过来把 u1 + u2 = 1.2 当成硬等式，关节上界又要求 u1 + u2 <= 1.0，两者直接矛盾。这里应拒绝产生命令，而不是用软任务的残差解释硬约束违约。

第二级应保留什么

第二级必须保留已经求出的最优高层结果 $u_1+u_2=1$，而不是继续要求原始目标 1.2。由于两关节都必须达到上界才能实现速度和 1，唯一可行命令为 [0.2, 0.8]。

使用上一节的降维方式，令 $u=[t,1-t]^T$，边界给出：

即 t 只能为 0.2。低层已经没有可利用的自由度，只能接受速度差 −0.6 rad/s。它无法在不破坏高层结果或关节边界的前提下继续改善。正向与反向的实际结果如下：

这里的“残差”始终定义为实际任务值减去目标值，两列单位均为 rad/s。正向目标的高层残差为负，是因为实际速度和小于目标；反向目标则相反。

运行与验证

atomic_control.py 的 unreachable_priority() 先根据区间得到最优速度和，再检查保持该速度和的可行区间是否退化为单点。此例无需再次调用优化器选择低层结果，因为已经没有选择空间。脚本同时把原始目标写成硬等式交给微型 QP，检查这组相互矛盾的硬约束确实被拒绝。

from atomic_control import unreachable_priority

for case in unreachable_priority():
    print(case["target"], case["command"], case["high_residual"])
    print("硬等式被拒绝：", case["hard_target_rejected"])

完整运行 python atomic_control.py 时，这些结果自动写入报告的 unreachable_priority 字段。代码分别检查正反向命令、0.2 rad/s 的最优残差绝对值和硬等式拒绝结果。remaining_interval 的两端可能相差浮点舍入量，判定单点时使用 $10^{-12}$ 容差，不要求十进制字符串完全相同。

这个例子的区间投影与单点判断依赖于“两个关节的标量速度和、独立盒边界”。一般多维任务需要先实际求解高层，再通过适当的约束保留其最优结果；不能对所有任务目标逐元素截断，就称为层级控制。教学求解器的通用异常仍可能表示数值未解决，本例之所以能明确判定硬等式不可行，是因为速度和上界已经提供了独立证明。

读控制日志时，应分别查看硬约束可行性、求解器状态、高层最优残差与低层残差。持续存在的高层残差提示需要检查目标可达性或上层规划；它不应被自动归因于求解器错误，也不应通过放松原本必须满足的物理边界来掩盖。

9. 可运行 Python 对照：相同 WBC，不同参考

9.1 环境、执行命令与结果

下载 wholebodyx_demo.py。两组都使用同样的六关节模型、初始状态、目标、PostureTask 和 WBC；一组直接跟踪目标，另一组跟踪 MPC 管理器提供的位置与速度参考。这避免把不同任务配置的差异误算成 MPC 收益。

先安装你自己的 WholeBodyX 源码，以下路径是本次参考目录，应按实际位置替换：

python3 -m venv .venv-control
source .venv-control/bin/activate
python -m pip install /home/ubuntu/workspace/chase/WholeBodyX
python -B wholebodyx_demo.py --output results-control

安装后，示例不需要 PyTorch、预训练模型、URDF 或可视化组件；核心依赖是 NumPy、SciPy 和 OSQP。本文实际使用 WholeBodyX 已有环境运行，版本为 NumPy 2.3.5、SciPy 1.17.1、OSQP 1.1.3；新建环境若解析到其他依赖版本，应记录后再比较。

250 个 0.02 s 控制步骤后，两组关节误差二范数分别约为 $7.18\times10^{-10}$ rad 与 $5.03\times10^{-16}$ rad，初始均为 0.52915 rad。MPC 组实际规划 50 次、复用参考 200 次。可下载运行报告、直接 WBC CSV 与 MPC→WBC CSV。

脚本逐步检查积分关系和执行速度的组合边界，违约容差为 $10^{-6}$；运行中的最大速度边界违约分别约为 $3.07\times10^{-11}$ 和 $1.11\times10^{-9}$ rad/s。这是数值容差内的运动学验证，不是两种方案速度、鲁棒性或真机安全性的排行榜。简单可达的姿态目标本来就不要求 MPC 才能完成。

如果使用仓库现有 h1_mpc_wbc.py，还需要相应 URDF 与可选依赖。其固定骨盆原地踏步、运动学支撑脚对齐和虚拟物体附着，不等于浮动基动力学、刚性抓取接触或物理碰撞仿真。

9.2 一条参考怎样经过 WBC 变成运动

沿 wholebodyx_demo.py 的循环看四个步骤：

1. plant.read() 读取当前 q、v 和时间戳。此处是仿真状态读取，真机应来自状态估计与关节测量。
2. manager.update(state, goal, dt) 返回当前参考位置与速度；失败立即报错。直接 WBC 组则使用固定目标位置和零速度前馈。
3. PostureTask(...).linearize(model, state) 生成速度任务，controller.step(...) 在边界内协调并求解命令。
4. plant.write(...) 执行积分，随后重新读取状态，检查实际执行结果，并进入下一拍。

对姿态任务，雅可比就是单位矩阵，目标速度为：

第一项纠正位置误差，第二项提供参考轨迹本身的运动速度。当 MPC 刚从当前状态启动时，$q^{\mathrm{ref}}=q$，位置反馈为零，但速度前馈仍可让机器人开始移动。若遗漏前馈，初始这一拍就没有该项驱动力，后续主要依赖位置误差追赶。对末端任务，雅可比不再是 I，多个末端可能争用同一关节自由度。

这与动力学 WBC 的加速度任务相对应，但不能混用单位。动力学版本通常构造 $\ddot x^{\mathrm{cmd}}=\ddot x^{\mathrm{ref}}+K_p e+K_d(\dot x^{\mathrm{ref}}-\dot x)$，再用 $J\dot v+\dot Jv$ 跟踪；速度级版本直接用 $Ju$ 跟踪速度目标。

本例的三个时间量应分开理解：

计划内部位置做分段线性插值，速度在每个预测区间内保持常值，因此 WBC 可以在较密的时刻取参考。预测间隔与重规划周期在这里恰好相等，两者不是同一个参数，也不要求永远相等。

9.3 参数实验与排错

先保留默认输出，再一次只改一个条件。atomic_control.py 中的断言针对默认配置；改变模型参数后，应同步重新推导预期结果，保留硬约束检查。

可以在下载脚本的同一目录运行一个额外调用：

from atomic_control import mpc

result = mpc(0.3, q0=0.0, v0=0.1)
print(result["velocity"])  # 约 [0.3, 0.5]
print(result["kkt"])

QP 输入与错误类型

修改 QP 数据时，先确认下面的输入约定。solve_tiny_qp() 接受实数列表或 NumPy 数组，并统一转换为浮点数组：

例如列向量 g.shape == (2, 1) 不能当作 (2,) 使用。形状不匹配会先抛出 InvalidQPInput，不会等到矩阵广播或线性求解时才报错。近似对称且在容差内的 H 会先取对称部分；这里要求 H 正定，是微型求解器的教学范围，并不意味着所有凸 QP 都必须严格正定。

QPSolveError 则表示没有得到有效命令。若明确发现 lower > upper，边界本身已经矛盾；若所有候选都未通过检查，原因可能是约束不可行，也可能是数值未解决。后者不能仅凭异常类型断言“物理任务不可能完成”。这两个异常都继承 ValueError，原有示例的失败处理仍然适用。

求解器现在先检查线性方程解和残差数组是否有限，再计算最大违约量。NaN 不能参与普通大小比较后被当成零残差，Inf 也不能成为关节命令。下载包包含专门的回归测试：

python -m unittest -v test_atomic_control.py

默认应通过九项测试，覆盖合法列表输入、形状错误、非有限/复数输入、非正定或不对称 H、约束矛盾，以及模拟线性求解返回 NaN/Inf 的情况。其中非有限解测试检查的是故障返回路径，不是在模拟真实机器人。新增测试还覆盖 MPC 标量输入、初始状态、不可达软目标，以及错误类型的传播。之后再运行 python atomic_control.py 与 python feedback_demo.py，检查正常实验结果是否仍然符合预期。

MPC 入口：当前状态与软目标分开检查

mpc(goal, q0, v0) 是单关节示例，三个参数均应为有限的实数标量。goal=[0.3, 0.4] 不会被解释为两步参考轨迹，布尔值和字符串也不作为目标接受。若要预测时变参考，应显式扩展目标序列接口与梯度构造，不能依赖数组广播碰巧生成一个可求解的问题。

该教学入口要求初始位置在 [−0.5, 0.5] rad、初始速度在 [−1, 1] rad/s。规划约束只描述未来节点，不能用未来回到范围内的计划来隐含证明当前状态已经满足边界。超范围初态会先抛出 InvalidQPInput；如果要研究从越界状态恢复，需要另行定义初态与恢复约束。

软目标不受相同的输入范围限制。例如 mpc(2.0) 可以正常求解：第一条计划仍给出约 [0.2, 0.4] rad/s，未来位置遵守关节边界，代价函数接受较大的跟踪误差。这里没有把目标 2.0 强行等同于某个未来状态。

可以用三次调用区分不同层次：

1. mpc(2.0)：输入合法，软目标超出可达位置范围，允许返回有跟踪误差的计划。
2. mpc(0.3, q0=0.51)：违反本例的初态接口，属于 InvalidQPInput。
3. mpc(0.5, q0=0.46, v0=0.6)：逐项初态边界满足，但制动余量不足，属于本例已推导的 QPSolveError。

短时域反例现在只捕获 QPSolveError。如果传入错误形状或其他无效状态，InvalidQPInput 会继续向外报告，避免测试把“输入构造错了”计为预期的无解结果。两类错误虽然都兼容 ValueError，调用方需要分类诊断时，应优先捕获更具体的类型。

若 import wholebodyx 失败，先确认运行脚本的解释器与安装源码使用的是同一个环境；NumPy 原子实验不需要该依赖。若求解失败，先检查初始状态、边界交集和步长，再检查目标与任务配置。软目标太远并不必然不可行：优化器可以留下跟踪误差；互相矛盾的硬边界才会直接排除所有可行解。

若命令持续贴住边界而任务误差不降，应查看哪些边界激活、目标是否可达、坐标系是否一致。若模型中没有力矩、摩擦或碰撞约束，即使所有 CSV 检查通过，也不能推导出这些物理量满足要求。扩展到浮动基人形机器人时，需要更换预测/执行模型，并补上接触、动力学和状态估计，而不是只把六关节数组改成更长的数组。

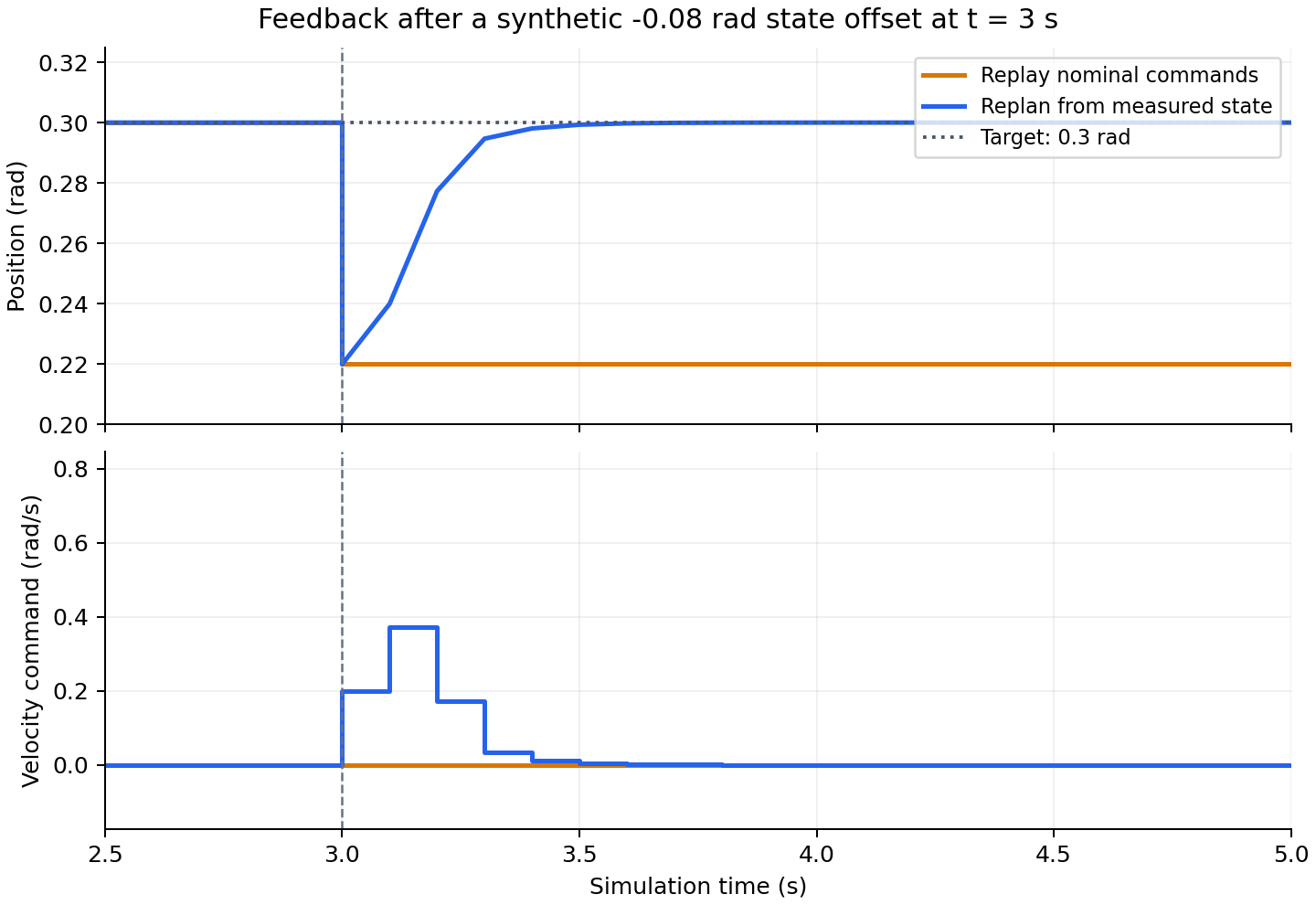

9.4 扰动实验：执行旧指令与重新规划有何不同

先下载 feedback_demo.py，与 atomic_control.py 放在同一目录，在已有 NumPy 环境执行：

python feedback_demo.py --output results-feedback

实验先生成无扰动的名义闭环速度序列，再让两组从相同初值出发。到模拟时间 3 s 时，将位置状态减去 0.08 rad，随后立即向反馈组提供改变后的状态。回放组继续执行记录的名义速度；反馈组每拍重新求解 MPC。两组的积分模型、目标、边界、步长和注入偏移均相同。

这次偏移是人为的位置状态跳变，速度状态保持不变；它用于检查反馈的数据流，不是刚体受推冲量，也不表示模型已经模拟了接触或传感器噪声。回放组使用的是完整名义运行中记录的命令，不能误读成最初一个两步预测窗口覆盖了整段 10 s。

为什么反馈组第一拍只恢复 0.02 rad？偏移之前速度约为零，速度变化率边界允许新命令最多增加 0.2 rad/s；再乘以 0.1 s，只能前进 0.02 rad。偏差进入新初值后，MPC 改变后续序列，但仍要遵守硬边界。

两组都逐拍检查位置、速度和速度变化约束；脚本也检查最终误差是否符合预期。这个对照说明重新使用测量值能修正该积分模型中的偏移，不能据此认定 MPC 比其他反馈控制器更强。位置反馈、LQR 或其他控制器也可能纠正这种简单误差，本文没有进行这些比较。

下载运行报告、回放组 CSV、反馈组 CSV。报告中的 first_after_offset 是第 31 拍，time=3.1 表示执行结束时刻；该行 measured_position 对应 3 s 时注入后、执行前的测量。需要自己重画图时，将 plot_feedback.py 放在同一目录：

python -m pip install matplotlib==3.10.6
python plot_feedback.py --input results-feedback --output results-feedback/feedback-comparison.png

绘图依赖是可选项，控制实验本身仍只需要 NumPy。

9.5 当前窗口有解，下一拍为什么仍可能无解

feedback_demo.py 还运行一个容易被忽视的边界案例：初始位置 0.4 rad、初始速度 0.8 rad/s，目标 0.5 rad。两步 MPC 给出速度 0.6、0.4 rad/s，位置依次为 0.46、0.50 rad，预测窗口内每个节点都满足约束。

执行第一步后，以位置 0.46、速度 0.6 重新规划。此时最快也只能每拍减速 0.2 rad/s，因此未来两个速度至少为 0.4、0.2 rad/s，对应位置至少为 0.50、0.52 rad。第二个位置越过 0.5 rad 上限，新问题已经无解。

这个例子中的初始状态虽然位于位置和速度的逐项边界内，却已来不及在上界之前停下。原来的短窗口只看到了到达边界，没有看到到达时仍有正速度。加入终端位置代价、提高其权重，都不能自动证明“之后总能继续满足约束”。

对当前离散积分与速度变化模型，向正方向最快制动时，未来指令依次为 $\max(v-j a_{\max}\Delta t,0)$，$j=1,2,\ldots$。从 0.8 rad/s 开始，指令为 0.6、0.4、0.2、0，对应最短前进距离 $0.1(0.6+0.4+0.2)=0.12$ rad；剩余位置空间只有 0.10 rad，二者已经矛盾。这里依据的是离散指令模型，不能直接当成真实执行器的连续制动距离。

工程中需要考虑初始状态是否允许后续持续可行、终端集合、可持续执行的局部控制策略，以及模型误差和扰动余量。延长时域能让这个案例更早暴露矛盾，但不会让一个已经无法及时制动的状态重新变得可行。相关有限时域建模背景见 MIT 轨迹优化课程。

教学求解器的异常文本同时涵盖“不可行或数值未解决”；本例能判定不可行，是因为上述边界推导已经排除了全部解，而不是因为任意异常都能被当作不可行证明。下载报告中的 horizon_trap 字段记录第一条有效计划与下一次拒绝结果。

9.6 参考失效实验：过期、刷新失败与时间回退

在安装 WholeBodyX 源码的环境中运行 reference_failures.py：

python -B reference_failures.py

这个脚本只调用参考管理器，不执行机器人或积分器。为了把失败行为和真实求解器性能分开，它用一个适配器在指定的一次调用中返回错误；其余调用仍交给实际 JointMPC。测试按以下顺序推进：

刷新失败时，旧计划在时间上仍覆盖当前控制间隔；脚本刻意使用这种情况，确认“尚未过期”不意味着管理器会自动回退执行旧目标。reason 表示为什么触发更新，例如 goal_changed；它不是求解器成功与否的替代字段，应同时检查 success 和求解器状态。

时间回退会使当前时间轴失效，在此实现中需要显式重置。测试里的重置只是验证 API 状态迁移；真机遇到时钟问题时，还需要重新建立一致的状态、目标与执行时间轴。返回空参考同样不意味着硬件自动停止，运行层必须定义适合执行接口的处理方式，不能无条件把速度或力矩设为零就宣称安全。

可对照实际运行报告。这组验证覆盖参考生命周期和错误传播；不覆盖真实求解超时、通信断线、落脚冲击或动态平衡。

10. 与策略学习怎样组合

PPO、DPO、GRPO 是训练目标或训练方法，MPC/WBC 是在线规划控制模块，两者不是互斥选项。策略可以输出速度命令、目标姿态、任务参考或有界残差，再由控制器处理当前模型中的约束；也可以用优化控制器产生示范，训练策略近似其行为。

若策略动作先经过 WBC/QP 修正，训练时应保存原始采样动作及其概率，同时单独记录实际执行命令；不能拿修正后的命令去匹配原动作分布的 old logp。把控制器作为环境的一部分时，回报应来自整个组合闭环。训练与部署的控制器、限幅和观测协议发生变化，就可能引入分布偏移。更详细的训练衔接见 PPO、DPO 与 GRPO 的控制章节。

具体 WholeBodyX 能力以所核对源码为准。进一步研究全身最优控制与反馈增益，可阅读 Crocoddyl 官方项目。

实验完成后，按结果复盘

下面的路径均相对解压后的 control-lab 目录。先确认命令正常退出，再检查报告字段；输出目录已经存在，不代表本次运行一定成功，也不代表里面的文件已经被更新。

1. MPC 原子问题与滚动运行：打开 results-atomic/report.json。mpc 中速度应为 ±[0.2, 0.4] 或零；rollout 最终误差应通过阈值检查。
2. 耦合任务如何分配速度：查看同一报告的 coupled_wbc。QP 代价应小于逐关节截断方案，约束均满足。
3. 加权与严格层级有何区别：查看 priority_wbc。有限权重仍留下高层残差，两级求解保留最优高层结果。
4. 高层目标不可达怎么办：查看 unreachable_priority。软任务最优残差绝对值为 0.2，相同目标作为硬等式被拒绝。
5. 反馈是否使用了新状态：打开 results-feedback/report.json。回放组最终误差约 0.08，反馈组恢复目标。
6. 短窗口是否保证后续可行：查看反馈报告的 horizon_trap。第一条计划可行，下一拍因制动余量不足被拒绝。

读懂一行 CSV：时间、状态与命令怎样对齐

最终误差只描述终点，不能证明中途满足约束。对本文的默认 NumPy 实验，CSV 中第 k 行记录一次执行后的结果：time 是该拍结束时刻，velocity 是这一拍采用的命令，position 是执行后位置。第一拍从位置零开始，以 0.2 rad/s 执行 0.1 s，因此记录的位置为 0.02 rad，误差为 $|0.3-0.02|=0.28$ rad。

检查相邻行时，使用以下关系；没有偏移的普通运行取 $\delta q_k=0$：

这里 k 是 CSV 的执行行索引，从 1 开始，与 MPC 窗口内从 0 开始的预测索引不同。feedback.csv 和 replay.csv 的 offset 就是 $\delta q_k$，measured_position 应等于 $q_{k-1}+\delta q_k$。偏移发生在 3 s，而含偏移的那一行结束于 3.1 s，两者描述的是同一拍的开始与结束。

还应检查每行位置绝对值不超过 0.5 rad、命令绝对值不超过 1 rad/s、相邻命令差绝对值不超过 0.2 rad/s；第一拍命令差相对初始速度零计算。absolute_error 应等于实际位置到 0.3 rad 目标的距离，不能用预测窗口末端的位置代替它。最后再把 CSV 末行与报告的 final 字段对照。

如果仅检查 JSON 中最终误差，删掉中间行、写错时间戳或把预测状态误写成执行状态，都可能未被发现。完整轨迹核对能帮助定位记录与模型的不一致，但它验证的是当前积分实验；一份内部自洽的日志仍不等于真实机器人模型准确。

默认实验的误差阈值、步长和参数已写入对应章节与脚本。不要把某个浮点输出恰好为零当成通用精度保证；改变模型或参数后，要重新核对预期结果。若 JSON 中缺少本文所述字段，先确认下载包是否为当前版本，以及运行的是哪个目录下的脚本。

三个迁移问题：先手算，再展开核对

阅读自测与验收

• 给每一条模块接口写清传递的是状态、轨迹、接触计划还是关节命令，并注明时间戳和坐标系。
• 模拟估计延迟、优化超时或接触变化，确认下层如何处理过期参考；模块频率高不等于闭环一定稳定。
