1. MeshCat 概述
- 源码仓库: GitHub
MeshCat 是一个基于 three.js 构建的远程可控 3D 查看器, 特别适用于机器人学和仿真领域。它可以与 Python 结合使用，提供交互式的 3D 可视化功能。用户可通过浏览器访问 MeshCat 界面，并通过 WebSocket 发送几何指令动态构建场景树。其设计支持多语言接口，目前提供：
2. 安装 MeshCat
首先，确保你已经安装了 MeshCat。你可以使用 pip 进行安装：
pip install meshcat
3. 核心功能
3.1 程序化 API
创建查看器实例
let viewer = new MeshCat.Viewer(dom_element);
dom_element：承载查看器的 DOM 元素容器。
指令处理函数
Viewer.handle_command(cmd)
支持以下指令类型：
3.2 场景对象操作
set_object - 设置场景对象
{
"type": "set_object",
"path": "/meshcat/box",
"object": {
"metadata": {"version": 4.5, "type": "Object"},
"geometries": [{
"uuid": "...",
"type": "BoxGeometry",
"width": 1, "height": 1, "depth": 1
}],
"materials": [{
"uuid": "...",
"type": "MeshLambertMaterial",
"color": 16777215
}],
"object": {
"uuid": "...",
"type": "Mesh",
"geometry": "...",
"material": "..."
}
}
}
- 特殊格式支持：
_meshfile_geometry：直接加载 OBJ/DAE/STL 网格文件_text：生成文字纹理_meshfile_object：加载完整网格文件及材质
set_transform - 设置变换矩阵
{
"type": "set_transform",
"path": "/meshcat/box",
"matrix": [1,0,0,0, 0,1,0,0, 0,0,1,0, 0.5,0,0.5,1]
}
matrix：16元素列优先浮点数组
delete - 删除对象
{
"type": "delete",
"path": "/meshcat/box"
}
set_property - 设置对象属性
{
"type": "set_property",
"path": "/Lights/DirectionalLight",
"property": "intensity",
"value": 1.0
}
- 支持属性链：如
material.shininess - 常用属性：
visible：可见性position/quaternion/scale：变换参数color/opacity：材质属性
3.3 动画与交互
set_animation - 设置动画
{
"type": "set_animation",
"animations": [{
"path": "/Cameras/default",
"clip": {
"fps": 30,
"tracks": [{
"name": ".position",
"type": "vector3",
"keys": [
{"time":0, "value":[0,1,0.3]},
{"time":80, "value":[0,1,2]}
]
}]
}
}],
"options": {"play": true}
}
set_target - 设置相机焦点
{
"type": "set_target",
"value": [0, 1, 0]
}
capture_image - 截图
{
"type": "capture_image",
"xres": 1920,
"yres": 1080
}
3.4 WebSocket 通信
Viewer.connect(url) // 连接 WebSocket 服务器
- 消息格式：二进制 MsgPack
- 支持扩展类型：
Float32Array,Uint32Array等
4. 实用场景路径
| 路径 | 描述 |
|---|---|
/Lights/DirectionalLight | 定向光源 |
/Grid | 网格平面 |
/Axes | 坐标系（默认隐藏） |
/Cameras/default | 主摄像机 |
/Background | 背景颜色控制 |
5. 相机控制技巧
5.1 设置相机焦点与位置
[
{
"type": "set_transform",
"path": "/Cameras/default",
"matrix": [1,0,0,0, 0,1,0,0, 0,0,1,0, 1,2,3,1]
},
{
"type": "set_property",
"path": "/Cameras/default/rotated/<object>",
"property": "position",
"value": [2, 0, 0]
}
]
5.2 锁定相机视角
{
"type": "set_property",
"path": "/Cameras/default/rotated/<object>",
"property": "position",
"value": [0, 0, 0]
}
6. 高级特性
6.1 透明度控制
{
"type": "set_property",
"path": "/path/to/object",
"property": "modulated_opacity", # 叠加透明度 (0.0-1.0)
"value": 0.5
}
6.2 自定义渲染回调
{
"type": "set_render_callback",
"callback": "() => { console.log(this.camera.position); }"
}
7. 基本使用案例
以下是一个简单的使用 MeshCat 进行 3D 可视化的案例。
import meshcat
import meshcat.geometry as g
import meshcat.transformations as tf
import numpy as np
# 创建一个新的 MeshCat 视图
vis = meshcat.Visualizer().open()
# 添加一个立方体到场景中
vis["cube"].set_object(g.Box([1, 1, 1]))
# 设置立方体的变换矩阵
vis["cube"].set_transform(tf.translation_matrix([1, 0, 0]))
# 添加一个球体到场景中
vis["sphere"].set_object(g.Sphere(0.5))
# 设置球体的变换矩阵
vis["sphere"].set_transform(tf.translation_matrix([-1, 0, 0]))
# 添加一个圆柱体到场景中
vis["cylinder"].set_object(g.Cylinder(1, 0.2))
# 设置圆柱体的变换矩阵
vis["cylinder"].set_transform(tf.translation_matrix([0, 1, 0]))
# 使用圆柱体模拟锥体
vis["cone"].set_object(g.Cylinder(1, 0.5))
# 设置锥体的变换矩阵
vis["cone"].set_transform(tf.translation_matrix([0, -1, 0]))
# 添加一个网格到场景中
vertices = np.array([
[0, 0, 0],
[1, 0, 0],
[0, 1, 0],
[0, 0, 1]
])
faces = np.array([
[0, 1, 2],
[0, 1, 3],
[0, 2, 3],
[1, 2, 3]
])
vis["mesh"].set_object(g.TriangularMeshGeometry(vertices, faces))
# 设置网格的变换矩阵
vis["mesh"].set_transform(tf.translation_matrix([0, 0, 1]))
# 打开浏览器查看可视化结果
vis.open()
详细说明
- 创建 Visualizer：
vis = meshcat.Visualizer().open()创建一个新的 MeshCat 视图，并在浏览器中打开。 - 添加几何对象：使用
set_object方法添加几何对象，如立方体、球体、圆柱体和锥体。 - 设置变换矩阵：使用
set_transform方法设置几何对象的变换矩阵，以控制其位置和姿态。 - 添加网格：使用
TriangularMeshGeometry方法添加自定义网格。
运行代码

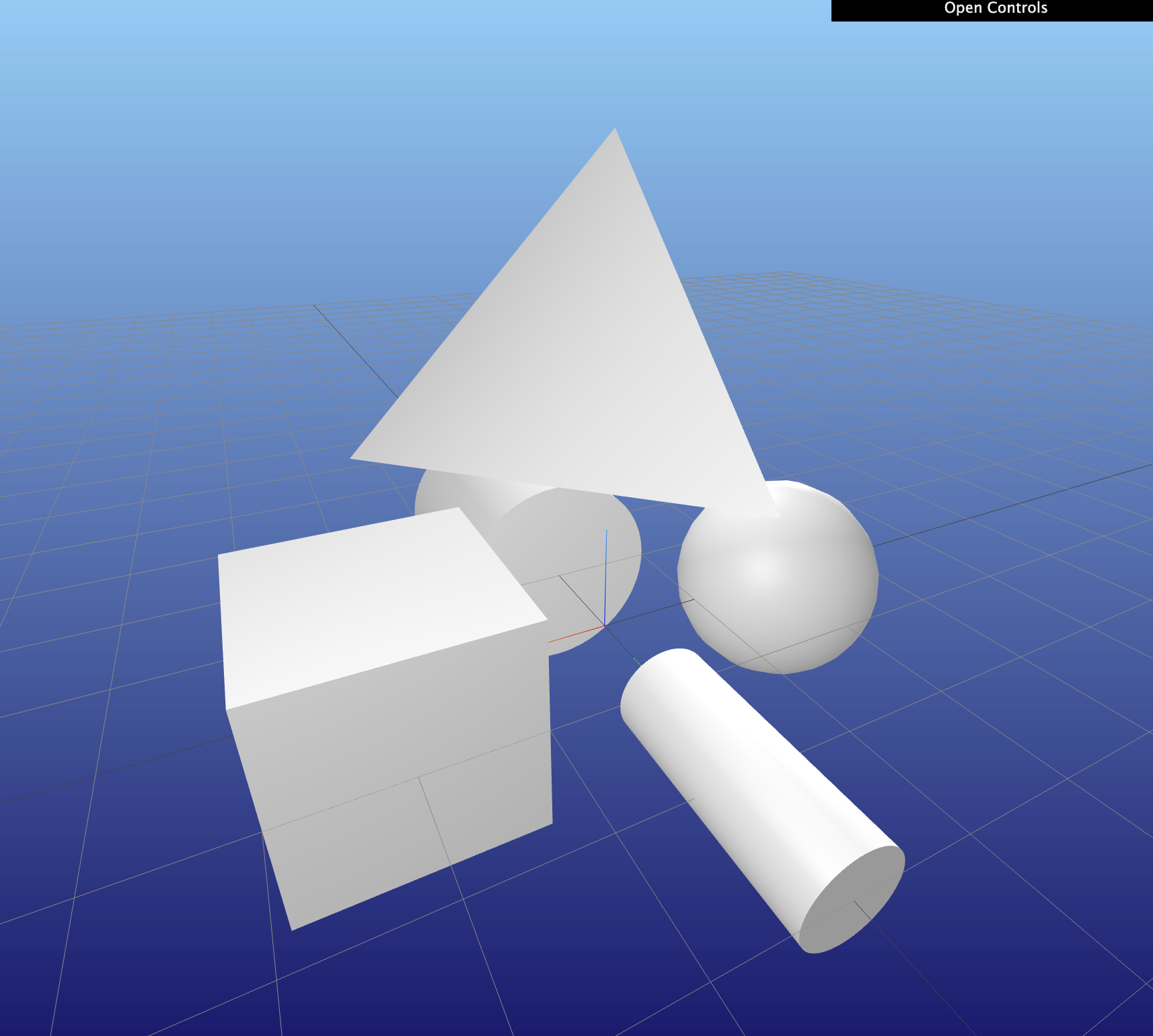

运行上述代码后，MeshCat 会在浏览器中打开一个窗口，显示添加的几何对象和网格。你可以通过拖动鼠标来旋转、缩放和平移视图。
总结
MeshCat 是一个强大的 3D 可视化工具，适用于各种机器人学和仿真应用。通过简单的 Python 代码，你可以轻松地创建和操作 3D 场景。希望这个案例能帮助你快速上手 MeshCat。
