1. 机器人正运动学

1.1 机器人DH参数简介

Denavit-Hartenberg（DH）参数是一种标准化方法，用于描述机器人各关节之间的几何关系。通过DH参数，可以将机器人关节的旋转和平移统一表示为矩阵变换。

DH参数包括以下四个变量：

$a_i$：相邻关节轴之间的连杆长度。 $d_i$：沿关节轴的偏移量。 $\alpha_i$：相邻关节轴之间的扭转角。 $\theta_i$：关节的旋转角度。 对于机器人，关节角度 $\theta_i$ 通常由硬件编码器返回的值 $q_i$ 和关节零位偏置 $\theta_i^{\text{offset}}$ 组成： $$ \theta_i = q_i + \theta_i^{\text{offset}} $$

DHparams

1.2 正运动学公式

通过DH参数和关节角度，可以计算机器人末端在基坐标系下的位姿矩阵： $$ {}_{E}^{B}\textrm{T} = f(\overrightarrow{q}, \overrightarrow{\phi}) $$

其中：

$\overrightarrow{q}$：关节角度向量，由编码器返回的值组成。 $\overrightarrow{\phi}$：机器人运动学参数向量，包括所有的DH参数： $$ \overrightarrow{\phi} = (a_0, d_0, \alpha_1, \theta_1, \dots, a_{n-1}, d_{n-1}, \alpha_n, \theta_n)^T $$

由于装配误差、加工误差等原因，$\overrightarrow{\phi}$ 中的参数可能存在偏差，因此需要通过标定来修正这些参数。

2. 机器人标定公式

2.1 标定目标

标定的目标是通过实验数据优化 $\overrightarrow{\phi}$，使得机器人末端的实际位置与理论计算位置之间的误差最小。

2.2 标定方法

标定的核心思想是利用固定的针尖基准点 $P$，通过最小二乘法迭代优化 $\overrightarrow{\phi}$。

2.2.1 数据采集

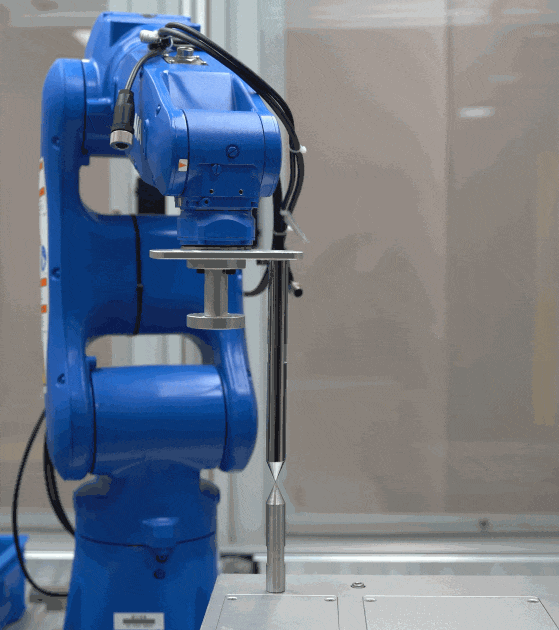

calibrate_tcp

  • 将机器人末端与针尖基准点 $P$ 对齐。
  • 选取若干个不同的关节角度配置 $\overrightarrow{q}$，记录每个配置下的关节角度数据。
  • 通过正运动学公式计算每个配置下的末端位姿 ${}^{\text{B}}_{\text{E}}T$。

针尖基准点

2.2.2 误差定义

由于末端点始终与针尖基准点 $P$ 接触，末端点在 $P$ 坐标系下的位置应为 $(0, 0, 0)^T$。因此，误差函数可以定义为： $$ \Delta_{E}^{P}\overrightarrow{p} = \begin{bmatrix} 0 \ 0 \ 0 \end{bmatrix} - {}_{E}^{P}\overrightarrow{p} $$

其中：

${}_{E}^{P}\overrightarrow{p}$：末端点在 $P$ 坐标系下的位置，由正运动学计算得到。

2.2.3 雅可比矩阵

误差函数 $\Delta_{E}^{P}\overrightarrow{p}$ 对运动学参数 $\overrightarrow{\phi}$ 的偏导数构成雅可比矩阵 $J$： $$ J = \begin{bmatrix} \frac{\partial f}{\partial a_0} & \frac{\partial f}{\partial d_0} & \cdots & \frac{\partial f}{\partial \theta_n} \end{bmatrix} $$

2.2.4 参数更新

通过最小二乘法，计算运动学参数的修正值 $\Delta\overrightarrow{\phi}$： $$ \Delta\overrightarrow{\phi} = (J^T J)^{-1} J^T \cdot \Delta_{E}^{P}\overrightarrow{p} $$

然后更新运动学参数： $$ \overrightarrow{\phi}^{k+1} = \overrightarrow{\phi}^{k} + \Delta\overrightarrow{\phi} $$

2.2.5 迭代停止条件

重复上述步骤，直到 $\Delta\overrightarrow{\phi}$ 足够小，即： $$ |\Delta\overrightarrow{\phi}| < \epsilon $$

其中 $\epsilon$ 是预设的误差阈值。

3. 参考开源仓库

通过其他方法进行运动学参数标定.
