RynnBrain 深度解析：从时空 Grounding、Chain-of-Point 到 1.1 跨本体 VLA

September 5, 2026·chase

本文目录展开章节导航

“拿起杯子”包含一串需要分别解决的问题：是哪一个杯子、出现在哪一帧、接触哪里、当前还能否看见，以及机器人怎样执行。RynnBrain 的研究主线，是把视觉与语言理解推进到时空定位，再通过 VLA 后训练连接动作策略。 理解这条链，才能判断模型输出能直接用在哪里，还缺哪些系统组件。

本文以 RynnBrain 1.1 为主线，结合 1.0 解释 CoP 的来源。1.0 代码位于历史分支，1.1 的模型、空间任务与 VLA 实验分别核对；具体 commit、权重 revision 和论文版本列在文末。官方版本入口

文中有三类内容：官方材料直接支持的事实、基于接口与数学的个人分析、本文提供的离线教学实验。没有在本地复现大模型训练、权重推理或真实机器人成功率；文中的实验指标均标明出处。

1. 阅读路线与核心结论

阅读目标	建议路线	读完应能回答
理解模型	第 2～6 节：版本、架构、空间任务与训练	模型接受什么监督，生成什么表示？
接入机器人	第 7～9 节：接触点、三维坐标、动作策略	哪些输出仍需标定、适配与控制？
动手验证	第 10～12 节：评测、示例与源码核对	什么算接口跑通，什么才算能力复现？

第一次阅读，先完成“接触点算例 → 三维框投影 → CPU 输入检查”这条短路线，再回看训练细节。

先记住四个区别：

具身 VLM 不等于动作策略。 输出位置和计划，与输出可执行动作块，是不同接口。
图像坐标不等于机器人坐标。 归一化点、像素点、相机三维点、基座三维点之间需要不同的转换。
视觉历史不等于永久记忆。 输入了哪些帧、如何采样、上下文是否截断，决定模型实际能利用什么信息。
基础模型能力提升不等于任意平台零样本成功。 动作表示、示教分布、执行控制器和任务评价都需要单独核对。

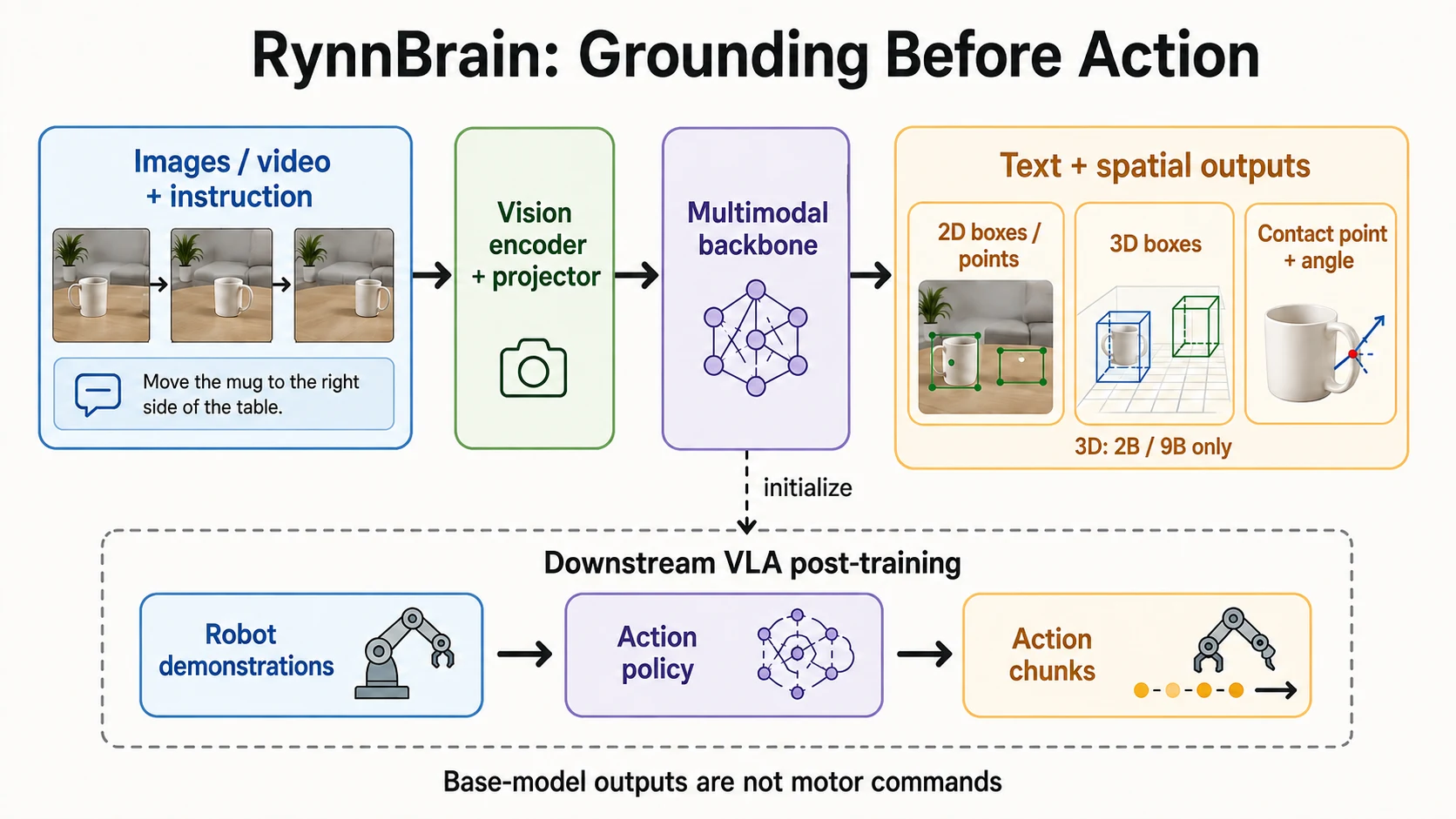

RynnBrain 将视觉与指令编码为空间输出，经过独立 VLA 后训练后才形成动作策略 — 图 1：基础模型的空间输出与下游动作策略必须区分；1.1 的原生 3D Grounding 明确针对 2B、9B。

2. 版本、模型与开源内容：先确定你在研究哪一个 RynnBrain

2.1 1.0 与 1.1 的对应关系

维度	RynnBrain 1.0	RynnBrain 1.1
基础模型家族	Qwen3-VL	Qwen3.5
首篇报告的主要规模	2B、8B、30B-A3B	2B、9B、122B-A10B
空间输出主线	物体、区域、可供性、轨迹	保留基础任务，增加接触点与三维定位
下游研究方向	CoP、Nav、Plan、VLA	强调跨本体动作建模及真实机器人迁移
阅读入口	`rynnbrain1.0` 分支	当前主分支与 RynnScale

这些是版本定位，不是完整权重清单；例如 1.0 后续还发布了 4B。完整发布状态应分别查1.0 分支、1.1 HF 集合与当前 Model Zoo，不能用首篇论文的表格代替当前模型仓库。

122B-A10B 中的两个数字分别描述总规模与激活规模。即使每个 token 只路由到一部分专家，大多数部署方式仍需存放完整专家权重，因此不能按“10B 模型”计算全部显存。

2.2 原生 3D 能力的范围要单独注明

1.1 报告将原生 3D Grounding 的明确训练与评估范围限定在 2B 和 9B；接触点预测则是该系列新增能力。不能因为 122B 更大，就自行给它补上相同的三维监督与评估结论。来源：1.1 报告

这是一个很有启发性的例子：模型规模、数据覆盖和任务接口是三个独立维度。选模型时应先问“有没有针对这个任务训练和验证”，再看参数量。

2.3 开源仓库并不只有一个入口

入口	适合检查什么	不应据此假定什么
RynnBrain 主仓库	推理入口、Cookbook、模型链接	每一种机器人策略都已附完整权重与驱动
Hugging Face 模型仓库	权重、配置、Processor、许可证标注	论文全部训练数据都包含在模型仓库
RynnScale	VLM 训练、数据处理、评测框架	README 的占位路径能够直接执行
1.0 的 `reasoning/navigation/planning`	历史任务配方	换成 1.1 权重后所有脚本无需适配
RynnBrain-Bench	数据格式、任务分类与评估输入	数据下载分片名称就是训练/验证隔离策略

核对的 RynnScale 项目 README 中，RynnBrain-VLA 小节仍是 TBD...。因此本文不会给出一个虚构的“训练全部 1.1 VLA 并部署所有机器人”的一键命令。固定版本源码

3. 架构：为什么它首先仍是一个多模态基础模型

3.1 一条输入链，多个输出任务

从接口上，可将基础模型抽象为：

p_\theta(Y\mid I_{1:T},Q),

其中 $I_{1:T}$ 是输入图像或采样帧， $Q$ 是任务指令， $Y$ 可以混合语言与空间表示。

视觉编码器把像素转为特征；视觉—语言投影模块对齐特征维度；语言骨干在任务指令条件下生成目标序列。模型并不是每遇到一种任务就必须增加一个独立的传统检测头。架构入口：官方 README

用工程语言理解，这种设计把“输出什么”更多地交给了数据和任务格式。但它也带来一个代价：语法合法性、数值范围和物理可行性不会因为输出经过 softmax 就自动成立。

例如，模型可能生成一个看起来合理、实际越界的点；也可能输出合法坐标，却指向错误对象。两种错误需要不同的检查。

3.2 不能把 1.1 的每一层都画成普通全注意力

核对 RynnBrain1.1-2B 的配置，可见：

配置项	2B 检查点的值	阅读含义
`model_type`	`qwen3_5`	必须使用支持这一架构的加载实现
`num_hidden_layers`	24	这是该检查点的文本骨干配置
`hidden_size`	2048	不是所有 RynnBrain 的统一维度
`layer_types`	每组三层 `linear_attention`，一层 `full_attention`	不能套用全层普通 Attention 的缓存模型
`spatial_merge_size`	2	视觉侧有空间合并配置
`deepstack_visual_indexes`	空列表	不应仅凭论文的家族描述宣称这个文件启用了指定 DeepStack 注入层

这里的重点不是记参数，而是学会交叉验证：论文解释设计思路，配置描述具体检查点，运行实现决定实际行为。 三者有出入时，要记录差异，而不是选择最容易讲故事的一份。

3.3 “记住刚才看到的杯子”具体需要什么

考虑一个自拟例子：第一帧看见杯子在柜子上，随后相机转向桌面，最后用户问“刚才的杯子在哪里”。

系统至少要保留：

帧的先后关系及其对应时间；
同一对象跨视角的身份线索；
回答中坐标究竟属于哪一帧；
当前视图是否仍包含可以执行的目标。

因此，历史帧中的正确定位只能回答“过去在哪里”。如果要现在抓取，还需要重新观测或把历史观测纳入可信的状态估计。这是由输入输出接口推导出的工程要求，不是模型已经实现 SLAM 或永久记忆的证据。

4. 空间输出：比“说对物体名字”多了哪些约束

4.1 五类任务不能合并为一个“检测”

官方训练格式为不同任务使用带标签的空间序列，且视频输出可能带帧索引。数据格式来源

任务	自拟问题	需要验证的输出
Object grounding	哪一个是蓝色杯子？	目标身份与二维框
Area localization	桌上哪里可以放杯子？	满足条件的区域，而不只是任意空白像素
Affordance localization	应该从哪里拿起杯子？	与操作意图相关的点
Trajectory localization	手刚才怎样移动？	对应时序与图像参考系的路径点
Contact prediction	接触哪里、平面内朝向如何？	接触点及角度协议

“检测杯子”与“找到杯柄”不是同一个标注问题。前者可由整物体框表达；后者与部件、物体姿态和指令有关。训练数据如果只覆盖前者，不能期待模型自动获得可靠的操作接口。

4.2 为什么用 `[0,1000]`，又为什么不能乱乘图像宽度

归一化坐标降低了输出与图像分辨率的直接耦合。下面采用官方接触点 Cookbook 的像素中心索引约定：

u=\frac{x_n}{1000}(W-1),\qquad v=\frac{y_n}{1000}(H-1).

这样 $x_n=1000$ 对应最后一个像素中心 $W-1$ ，而不是数组越界的 $W$ 。接触点可视化源码

不要把这个约定无条件套用到所有检测器。某些框协议描述的是连续图像边界，使用 $W,H$ 也有合理含义。点和框、像素中心和图像边界，必须在接口契约里写清。

还有一个容易遗漏的顺序：先确定模型看到的是原图、缩放图还是裁剪图，再恢复坐标。若先裁剪了左上角偏移 $(u_0,v_0)$ 的区域，恢复到原图时还要加回偏移；若做了填充，则先去除 padding。

4.3 量化误差与模型误差不是一回事

在上述约定下，归一化坐标每增加 1，水平位置变化为 $(W-1)/1000$ 像素。这是表示分辨率，不是模型定位精度。

以宽度 1920 为例，一格约为 1.919 像素。即使模型始终输出整数，真正误差也可能远大于这一格：目标识别错、遮挡、透视、裁剪恢复错，都不是多保留一位小数能解决的。

5. 1.0 的 Chain-of-Point：把语言推理与空间证据连接起来

1.0 的 CoP（Chain-of-Point）把语言判断与空间定位交织组织；配套历史代码提供 SFT 与 RL 流程，RL 示例使用 GRPO。这里不能把 InternVL 3.5 的 GSPO 配方挪过来当成 RynnBrain-CoP 的实现。CoP 代码与训练流程（固定提交）

5.1 官方任务类型给出的空间输出格式

固定提交的 reasoning README 列出六类任务及其输出格式。坐标同样归一化到 0–1000，并且视频类回答可以带帧索引 <frame i>，把空间证据固定到具体时间上：

trajectory → <trajectory><frame i> (X_1, Y_1), ..., (X_N, Y_N)</trajectory>
affordance → <affordance><frame i> (X, Y)</affordance>
area       → <area><frame i> (X_1, Y_1), ...</area>
counting   → <counting>N</counting>
segment    → <object><frame i> (X_min, Y_min), (X_max, Y_max)</object>
general    → 自由文本

这与第 4.1 节的 1.1 任务并不完全重合：例如 1.1 新增的接触点预测，在这个 1.0 分支中还没有对应标签。两版的空间格式不能互相替代。

5.2 数据管线：SFT 在前，RL 在后

下面是 1.0 数据管线的接口事实，不是对论文结果的复述：

对话中允许出现独立的 Thinking 角色；preprocess_cot.py 的 --keep_images 决定思考过程是否保留图像，--simple 则生成不含 Thinking 角色的简化格式。
训练顺序是 SFT 在前：preprocess_cot.py → format_data.py 统一为 ChatML 风格 → 交给 RynnScale 的 SFT 入口。
RL 在后：preprocess_rl.py 输出 parquet → verl 的 main_ppo。
README 的 RL 示例使用 algorithm.adv_estimator=grpo，每个提示采样 n=5 个回答，max_response_length=2048，并带 KL 损失项（系数 0.02）。

5.3 概念例子：证据要落点，落点要可查

下面是为理解接口写的概念例子，不是模型实测输出，也不是必须逐字使用的官方模板：

任务：找到上一次被放回抽屉的工具。
证据一：定位历史帧中的工具。
证据二：定位放置动作结束时的抽屉区域。
检查：工具身份与帧顺序是否一致。
回答：给出对应帧及空间位置；若当前不可见，要求重新观测。

它的价值在于给推理建立可检查的中间落点。但“写出了坐标”不保证证据真实。一个错误点如果被后续步骤当成事实，可能产生比纯语言回答更难察觉的连锁错误。

5.4 三组消融：检查历史、时序与空间证据

我会用三组消融来判断这种设计是否真正起作用：

保留问题与当前帧，移除历史帧，看历史任务是否退化。
保留所有帧但打乱顺序，检查时间敏感问题是否受到影响。
保留语言判断但替换定位结果，检查后续回答是否真正依赖空间证据。

这三组是本文建议的实验，不是官方已经报告的新增结果。它们分别检查“有没有用历史”“有没有用时序”“有没有用空间证据”。

6. 训练：任务格式与数据组织可能比模块名更重要

6.1 学习目标并不神秘

基础模型的语言与离散空间输出都可以纳入自回归目标。对第 $i$ 个样本，定义需要监督的位置集合 $\mathcal S_i$ ，一个便于理解的样本归一化表达是：

\ell_i=-\frac{1}{|\mathcal S_i|} \sum_{t\in\mathcal S_i}\log p_\theta(y_{i,t}\mid y_{i,<t},I_i,Q_i).

这里的集合不能简单设为全部输入 token：视觉占位符、问题前缀与答案监督位置要区分。1.0 报告讨论了 per-sample loss reduction 与按序列长度平衡工作负载。1.0 训练基础设施

个人理解是：一个十几个 token 的坐标答案，与一个几百 token 的说明答案，若按 token 总量混在一起归一化，实际训练权重可能与“样本采样比例”完全不同。讨论配方时，只写“某任务占 20%”是不够的，还要问损失如何归约。

6.2 具身数据应该教会哪些区别

与其背一长串数据集名字，不如检查训练集能否区分以下情况：

数据能力	正例应体现什么	特别需要的难例
对象理解	类别、属性、计数	外观相似的多个实例
空间理解	左右、前后、支撑与相对位置	相机改变后关系的参考系变化
时空定位	哪一帧、哪个点、哪条路径	短暂出现、遮挡、重新出现
交互部位	杯柄、把手、可操作区域	倒置物体与指令改变
三维定位	位置、尺寸、朝向与内参	同类物体不同真实尺寸
规划	子任务、目标与状态变化	前置条件不成立与执行失败

这是面向数据审查的个人分类，不代表官方每一项都提供了完整公开训练集。尤其不能把自动生成的标注数量当成独立真实场景数量：同一段视频产生多个问题，会扩大样本数，却不一定增加环境多样性。

6.3 从公开脚本核对训练配置

核对的 1.1-2B 训练脚本设置了：

model_max_length=16384，mm_max_length=10240；
fps=2，max_frames=512；
主学习率 5e-6，视觉部分学习率 1e-6；
BF16、梯度检查点、序列负载均衡和 sequence 级 loss reduction。

这些值是该脚本快照的配置，不是所有 RynnBrain 训练与推理的统一上限。max_frames=512 与视觉长度限制同时存在，也不意味着任何 512 张高分辨率图像都能完整放进一次输入。

脚本中的模型路径、数据路径和分布式环境变量需要用户提供。论文里的 global batch size 还必须结合实际数据并行度、micro batch 与梯度累积计算，不能只从一个启动脚本的 micro_batch_size 推断。

7. 1.1 接触点：为什么“一个点加一个角度”仍不是抓取姿态

当前接触点 Cookbook 使用历史标签 grasp pose 序列化结果，但将其解释为二维接触点和图像平面内的无向朝向；角度按 180° 周期显示。图中的定长朝向线不是夹爪开度。官方接触点示例

为了说明协议，可构造以下人工示例：

<grasp pose> (500, 250), 190 </grasp pose>

在该可视化约定下，190° 与 10° 描述同一条无向轴。但这不意味着真实夹爪在三维空间绕任意轴旋转 180° 都等价：电缆、手腕姿态、障碍物、非对称手指都可能破坏这种等价性。

把这一输出接到机器人前，还缺少：

深度或可信三维估计；
相机到基座的外参；
末端姿态与工具坐标约定；
夹爪尺寸、接近方向与碰撞余量；
逆运动学、关节限制及路径可行性；
接触后的力、滑移与成功反馈。

因此，“模型在杯柄上画了一个点”可以作为一个感知结果，不能直接作为抓取成功率，更不应被描述成完整六自由度抓取解。

7.1 算例：从接触点走到相机三维坐标

假设收到下列人工构造的接触点回答，图像为 1920×1080，且已完成畸变矫正。把附带的 grounding_contracts.py 下载到同一目录，即可运行：

from grounding_contracts import (
    parse_contact, normalized_to_pixels, backproject,
)

response = "<grasp pose> (500, 250), 190 </grasp pose>"
xn, yn, angle = parse_contact(response)
u, v = normalized_to_pixels(xn, yn, width=1920, height=1080)

# 独立给定的相机 Z 深度，单位米；不是模型接触点输出中的字段。
p_camera = backproject(
    u, v, depth=2.0, fx=1000, fy=1000, cx=960, cy=540,
)
print((u, v), angle)  # (959.5, 269.75) 10.0
print(tuple(round(x, 4) for x in p_camera))
# (-0.001, -0.5405, 2.0)

逐层看结果，能明确每一步补充了什么信息：

步骤	已得到的信息	仍未得到的信息
解析回答	归一化点和图像平面内朝向	目标是否识别正确
恢复像素	原图上的接触位置	距离相机多远
加入内参和 Z 深度	相机坐标系中的三维点	基座坐标、工具姿态和可达性
接入几何与控制模块	可进一步构造工具目标	真实接触与任务是否成功

这里的 depth 是沿相机光轴的 Z 坐标。若传感器给的是到相机中心的欧氏距离 $r$ ，应先换算：

Z=\frac{r}{\sqrt{1+((u-c_x)/f_x)^2+((v-c_y)/f_y)^2}}.

深度必须与 RGB 对齐，并对应同一观测时刻。接入深度图时，还应把连续坐标与数组索引分开：

几何点写作 (u,v)，分别表示列、行；形状为 (H,W) 的深度数组用 depth[v_index,u_index] 访问。
本例像素点 (959.5,269.75) 若采用“最近邻，半整数向较大索引取整”，对应列 960、行 270。先验证坐标在图内，再用 floor(x+0.5)；直接 int(x) 会截断，改变采样规则。
取出的深度应转换为米，并检查是否有限、是否有效；零值或无效标记不能当成表面距离。物体边缘的前景和背景深度不应直接平均。

最近邻取值表示用邻近像素的深度近似该连续点的深度；反投影仍使用原来的 (u,v)。若选择把点本身也移动到整数像素中心，则应同时记录新的二维点。示例中的 2 米是独立给定值，不是对某张真实深度图的测量。

这个链条也能估算误差量级：固定深度时， $\Delta X=Z\Delta u/f_x$ 。在 2 米距离、1000 像素焦距下，水平偏差 5 像素就对应 1 厘米横向误差，尚未计入深度、外参和时间同步误差。这解释了为什么像素定位分数还需要结合具体操作容差评价。

8. 1.1 的 3D Grounding：最容易出错的是单位和坐标协议

8.1 从单目图像到三维框，增加了什么输入

官方 3D Cookbook 以 RGB 图像和相机内参为条件，输出三维中心、局部尺寸与姿态。相机坐标约定为 $x$ 向右、 $y$ 向下、 $z$ 向前。固定版本 3D 示例

用标准针孔关系解释为什么内参重要：

u=f_x\frac{X}{Z}+c_x,\qquad v=f_y\frac{Y}{Z}+c_y.

若已知可信深度 $Z$ ，才可以反投影为：

X=\frac{u-c_x}{f_x}Z,\qquad Y=\frac{v-c_y}{f_y}Z.

但 RGB 模型并没有直接获得真实深度传感器读数。它预测的米制尺度包含学习到的场景和物体先验；单幅图像仍存在尺度歧义。输入真实内参有助于约束问题，不会让所有单目预测变成几何真值。

8.2 本次核对发现的角度说明冲突

在上述固定提交的 Notebook 中，提示词一方面称角度是 radians，另一方面又把 [-1,1] 对应到 [-180°,180°]；可视化函数实际按后者转换。

两种解释在数学上不同：

\theta_{\mathrm{rad}}=a \quad\text{与}\quad \theta_{\mathrm{rad}}=\pi a.

例如输出 $a=0.5$ ，两种解释分别得到约 28.65° 和 90°。因此，解析器必须显式选择角度编码，并保留原始值供核查。

如果目标是复现该 Notebook 的投影图，应明确采用其实际可视化约定，并记录转换；如果目标是接机器人，应先通过数据标注、评测实现和已知姿态样本确认单位，不能直接把原始三个角度传入机器人驱动。

该示例还保留了开发机路径与 RynnBrain-8B 模型名，同时选择了 qwen3_5 wrapper。它们都需要按实际检查点修改。这也是本文提供独立最小推理脚本、而不声称原 Notebook 可原样运行的原因。

8.3 三维框不等于可用的末端目标

模型预测的是物体框；机器人需要的是工具目标。两者至少还相差一个任务相关的变换：

\begin{aligned} \mathord{}^BT_{\mathrm{tool}}= \mathord{}^BT_C\;{}^CT_O\;{}^OT_{\mathrm{tool}}. \end{aligned}

这里 $B,C,O$ 分别表示基座、相机和物体坐标系， ${}^BT_C$ 表示把相机坐标转换到基座坐标。物体到工具的相对变换取决于抓取策略，需要在物体检测之后确定。

对于对称物体，三维框的朝向还可能不唯一。比较姿态误差时应考虑物体对称性，否则“框看起来一样”与“欧拉角逐项接近”可能给出不同结论。

8.4 把三维框重新投影回图像

一个实用的调试闭环是：中心、尺寸、角度 → 八个角点 → 像素投影 → 对照原图。它能检查投影是否自洽；米制尺度还需要独立证据。

固定版本 Cookbook 的 euler_to_rotation_matrix 将三个输出依次用于绕 $x,y,z$ 轴旋转，再组合为 $R_zR_yR_x$ 。虽然变量叫 pitch,yaw,roll，它们的轴对应关系不能套用另一个机器人库对同名变量的解释；box3d_corners_from_params 则使用完整边长的一半构造局部角点。对应源码

本文统一写成绕各坐标轴的欧拉角参数 $(\alpha_x,\alpha_y,\alpha_z)$ ，采用列向量、主动旋转：

\begin{aligned} R&=R_z(\alpha_z)R_y(\alpha_y)R_x(\alpha_x),\\ p_C&=Rp_O+c. \end{aligned}

按这个乘法顺序，最右侧的 $R_x$ 先作用；如果代码存的是行向量，则等价写法是 local @ R.T + center，不是 local @ R + center。

设完整尺寸为 $(d_x,d_y,d_z)$ ，八个局部角点来自：

\begin{aligned} p_O&=\left(s_x\frac{d_x}{2},s_y\frac{d_y}{2},s_z\frac{d_z}{2}\right)^T,\\ s_x,s_y,s_z&\in\{-1,+1\}. \end{aligned}

下面是独立构造的几何算例，没有调用模型。中心在相机前方 2 米，尺寸为 0.6×0.2×0.4 米：

from grounding_contracts import box_corners, project_point

corners = box_corners(
    center=(0, 0, 2), dimensions=(0.6, 0.2, 0.4),
    angles=(0, 0, 0), encoding="radians",
)
uv = project_point(corners[0], fx=1000, fy=1000, cx=960, cy=540)
print(corners[0])                        # (-0.3, -0.1, 1.8)
print(tuple(round(value, 2) for value in uv))  # (793.33, 484.44)

若改成 angles=(0,0,0.5), encoding="normalized_pi"，表示按本文协议绕 $z$ 轴转 90°，第一个角点变为约 (0.1,-0.3,1.8)。如果把同样的 0.5 当成弧度，就不会得到这个结果。

再做一个尺度反例：保持朝向不变，把相机坐标中的中心和三条边长同时乘 2，所有角点也变成原来的两倍。由于 $(2X)/(2Z)=X/Z$ ，八个角点的像素投影完全相同，物体却被放到了两倍远处。

接着上面的代码运行：

from math import isclose

scaled_corners = box_corners(
    center=(0, 0, 4), dimensions=(1.2, 0.4, 0.8),
    angles=(0, 0, 0), encoding="radians",
)
for original, scaled in zip(corners, scaled_corners):
    a = project_point(original, fx=1000, fy=1000, cx=960, cy=540)
    b = project_point(scaled, fx=1000, fy=1000, cx=960, cy=540)
    assert all(isclose(x, y) for x, y in zip(a, b))
print("8 corner projections match; metric scale differs by 2x.")

因此，叠加图检查与米制误差检查应分别验收。深度传感器、已知尺寸标靶或带可信尺度的多视角参考，可以提供单张叠加图缺少的尺度约束。整体把毫米误当成米，也可能逃过这个投影检查。

附带代码检查正边长和有限数；投影时拒绝 $Z\leq0$ 的点，而不是除以一个很小的正数把它“修好”。真正绘制跨越相机近裁剪面的边，还需要线段裁剪；本例只验证角点几何，不实现完整渲染器。

8.5 缩放、裁剪和相机内参必须属于同一张图

假设你在模型输入之前明确执行了一个已知像素变换：

u'=s_xu+o_x,\qquad v'=s_yv+o_y.

把第 8.1 节的针孔关系代入，可得对应内参：

\begin{aligned} f'_x&=s_xf_x,& f'_y&=s_yf_y,\\ c'_x&=s_xc_x+o_x,& c'_y&=s_yc_y+o_y. \end{aligned}

例如先从原图左侧裁去 100 像素，再按原点对齐的坐标约定缩小一半，则 $s_x=0.5,o_x=-50$ 。原 fx=1000,cx=960 应对应 fx'=500,cx'=430；只修改焦距、不移动主点是不完整的。

这个例子先声明了坐标变换。真实缩放器若采用 half-pixel 采样，还会有半像素偏移；畸变矫正和旋转也不能概括成随意乘一个比例。不要仅凭输出图尺寸反猜完整变换，更不要自行把 Processor 内部 tile 的局部坐标当成模型协议中的全图坐标。

最小脚本只接受没有 EXIF 方向标签或方向值为 1 的图片，保留文件存储的像素方向，不静默旋转。手机图片若需要转正，应先统一图像、像素标注与相机约定。Notebook 在缺少内参时还有假设视场角的回退示例；这适合演示接口，不等于完成了相机标定。官方自定义输入示例

8.6 从相机到基座：外参方向与观测时间

接着第 7.1 节的三维点 $p_C=(-0.001,-0.5405,2)$ 米，构造一个顶视相机例子：相机位于基座的 $(0.5,0,2.5)$ 米处，光轴朝下，相机 $x$ 轴与基座 $x$ 轴同向。声明：

\begin{aligned} \mathord{}^BR_C&=\operatorname{diag}(1,-1,-1),\\ \mathord{}^Bt_C&=(0.5,0,2.5)^T. \end{aligned}

这是一个行列式为 $+1$ 的旋转，等价于绕 $x$ 轴转 180°。使用列向量：

\begin{aligned} p_B&={}^BR_Cp_C+{}^Bt_C\\ &=(0.499,0.5405,0.5)^T. \end{aligned}

该点在基座上方 0.5 米处，与本例的相机高度和观测深度相符。若标定文件保存的是反方向 ${}^CT_B=[R,t]$ ，应先求逆：

\begin{aligned} \mathord{}^BT_C=\begin{bmatrix}R^T&-R^Tt\\0&1\end{bmatrix}. \end{aligned}

只转置旋转、却保留原平移，会得到错误结果。这里变换的是点；方向向量只乘旋转，不加平移。完整工具姿态还需按第 8.3 节组合变换。

对于装在腕部的相机，外参随机器人状态变化，应使用图像采集时刻 $t_{\mathrm{img}}$ 的关节状态：

\begin{aligned} \mathord{}^BT_C(t_{\mathrm{img}}) ={}^BT_E(q(t_{\mathrm{img}}))\,{}^ET_C, \end{aligned}

其中 $E$ 是末端坐标系， ${}^ET_C$ 来自手眼标定。把推理完成时刻的末端位姿套到旧图像上，即使所有单位都正确，也会产生空间偏移。模型原始输出、图像时间戳和机器人状态时间戳应一并保存。

9. RynnBrain-VLA：动作建模与基础 VLM 的分界线

9.1 从文本生成切换到动作块预测

1.1 的 VLA 描述采用 single-stream DiT 与 flow matching，将语言、视觉、机器人状态和带噪动作块放入一个交互模型；动作块位于序列末端以支持前缀缓存。这属于下游动作策略，不是基础模型 .generate() 多输出几行文本。1.1 报告，第 4 节

下面用一般 flow matching 写法解释它在学什么，不是逐行复刻官方实现。设 $A$ 是示教动作块， $\epsilon$ 是噪声，取：

A_\tau=(1-\tau)\epsilon+\tau A,\qquad u^*=A-\epsilon.

模型在观测条件 $C$ 下拟合速度场：

\mathcal L_{\mathrm{FM}}= \mathbb E\left[\|v_\theta(A_\tau,\tau,C)-u^*\|^2\right].

推理时从噪声出发积分得到动作块。这与离散语言 token 的逐个采样不同；工程上需要额外确认噪声路径、时间方向、动作归一化和求解步数，不能只凭这一公式猜官方超参数。

9.2 81 维统一动作空间的含义

报告将统一空间分为以下语义组：

组	维数
Arm-Joint	14
Arm-EEF	18
Gripper	2
Hand	40
Torso	4
Head	3
合计	81

具体机器人只激活可用部分。报告图 3 附近给出的评估本体激活情况是：

本体	在 81 维中激活的组	说明
Unitree G1	Hand（14 维，每手 7 维）	另有一个独立预测的 64 维 SONIC latent，不在 81 维中
Astribot S1	Arm-Joint（14）、Gripper（2）、Head（3）、Torso（4）	合计 23 维
Tianji-Wuji	Arm-Joint（14）与 Hand（40）	灵巧手平台

G1 的独立 64 维 SONIC latent 与 81 维统一空间是并行输出，不能把二者相加后说成每个平台都输出同样的关节向量。动作空间出处：报告图 3 与第 4.2 节

理解 mask 的关键：不存在的自由度不应被当作“目标值恰好为零”的有效训练标签。一个教学损失可以写为：

\ell=\frac{\sum_{h,d}m_d(\hat u_{h,d}-u_{h,d})^2} {H\sum_d m_d},\qquad \sum_d m_d>0.

这里 $H$ 是动作块长度。实际系统还可能有时间步 mask、不同动作组的权重及各本体的归一化统计，不能把这个简式当成完整训练配方。

9.3 统一向量不等于统一驱动

即使两个机器人都有“左臂关节”字段，关节数量、方向、零位、可动范围、控制模式仍然可能不同。动作组按语义对齐后，还需要适配层把策略输出变成平台的合法输入。

我会在适配层强制记录：关节顺序、单位、绝对/增量模式、时间戳、执行时长、归一化统计版本，以及缺失动作组的处理规则。任何一项不匹配，都可能让形状完全正确的张量产生错误动作。

9.4 动作块能减轻调用开销，也会带来延迟问题

假设推理耗时 $d$ 秒，策略动作的采样间隔为 $\Delta t$ ，在结果返回时已有约 $d/\Delta t$ 个动作步过去。例如人工设定 $d=0.12$ 秒、 $\Delta t=0.02$ 秒，就对应 6 个动作步；仍从新块第 0 步执行，相当于忽略了这段时间。这里的间隔属于动作块的时间轴，要与底层伺服周期分别记录。

因此应区分策略推理频率、动作块覆盖时长与底层伺服频率。不能由“模型能够一次预测多个动作”推出它能够直接替代底层实时控制与安全监控；1.1 给出的实时衔接方案是下一节的 RTC。

9.5 三层部署框架与 RTC：动作块怎样变成连续控制

1.1 报告给出的跨本体部署框架分三层：框架出处：第 4.3 节

Model layer：运行 VLA 策略，在标准动作空间中产出 32 步动作块；
Control layer：两个独立循环——30 Hz 的低频环负责推理时机、交互界面与动作源切换，200 Hz 的高频环把动作块插值到目标控制频率并下发命令，二者通过共享内存通信；
Embodiment layer：把标准格式动作分发给对应执行器，并把机器人状态与多相机图像（字典键与训练时的命名一致）格式化回模型层。

报告将新增本体的软件接入集中在 Embodiment layer，使模型与控制层可以复用。这里描述的是部署接口的模块化：新平台仍需核对动作组、归一化统计、观测分布和策略适用性，不能据此推断已有权重无需适配便能完成任务。

RTC（Real-Time Chunking）解决的是动作块之间的衔接：RTC 出处：第 4.4 节

触发时机：模型预测 32 步动作块，但不等待整块执行完——每执行 5 步就触发一次新推理；
action-guidance：新块去噪时，上一块尚未执行的部分按 action-guidance 公式引导去噪，强度 $\beta=10.0$ ；
引导权重分三段：前 5 步以及推理期间会被消耗的步（用最近 10 次推理耗时的滑动平均估计）权重为 1，随后平滑过渡到 0，块尾不施加一致性约束。

这种引导鼓励新旧动作块在衔接段保持一致，同时给后续动作保留调整空间；它是生成过程中的约束，实际连续性仍需检查相邻命令的位置、速度和加速度。

这正好回应第 9.4 节的延迟问题：RTC 让“旧块还在执行、新块已在计算”成为常态，而不是等整块结束再切换。但它处理的是策略层的实时衔接；200 Hz 插值、限位与急停仍属于底层控制，不能由 RTC 替代。

10. 实验怎么读：离线空间能力与机器人完成率要分开

10.1 RynnBrain-Bench 在测什么

官方数据卡介绍该基准包含 3,616 段视频、12,000 道开放式问题、21 项子能力，覆盖对象认知、空间认知、Grounding 与 Pointing。它是具身理解评测，不是 12,000 次机器人抓取试验。基准数据卡

建议分别看答案正确性、空间误差、格式有效率和跨帧一致性。若一个模型经常不按格式回答，应同时报告格式失败率；不能把无法解析的样本全部丢弃后，只评价剩余样本。

此外，视频级隔离通常比问答行级随机切分更有意义。同一视频中的多个问题如果分别进入训练和测试，模型可能利用场景重叠获得过于乐观的成绩。

10.2 报告中的真实机器人对照

下面只摘录 1.1 报告表 6 的最终成功率，单位为百分比，不混入过程得分：

模型	撒花瓣	倒酒	取锅铲	三任务平均
Qwen-Based-VLA	65	65	50	60.00
RynnBrain-VLA	85	80	95	86.67
RynnBrain-VLA Generalist	85	95	95	91.67

每个任务进行 20 次尝试，初始物体摆放随机；前两个任务在 Astribot，第三个在 Tianji-Wuji。表中前两种模型采用相同 VLA 后训练配方与 32 步动作块长度，因而比跨不同完整系统的比较更接近“更换基础模型”的研究问题。原始表还包含 GR00T N1.7 与 π0.5 两个完整基线，它们使用各自更长的动作块（40 与 50 步）。原始协议与完整对照表

报告同时给出过程得分：三个任务分别有 4、5、3 个子任务，过程得分是 20 次试验中完成的子任务比例。三个模型的过程得分平均为 68.33、91.28 与 94.14，与成功率同方向但不重合。部署侧还有一个容易漏掉的事实：这些实验的推理在一台配备单张 RTX 4090 的工作站上完成，数字不能直接推广到其他硬件组合。

个人解读有四点：

20 次试验中，一次成败对应 5 个百分点，因此不应把小差异解释为极其精确的总体概率差。
过程得分衡量子任务完成比例，不表示整项任务成功。
Generalist 的改进支持在这些设置下联合训练的价值，不证明任意新机器人都能零样本迁移。
若比较完整基线，应保留动作块、控制器和数据设置；不能只拎出一个平均数做“全面领先”的结论。

10.3 自建定位评测：分母与误差协议先确定

将任务输出拆成“解析成功”和“定位正确”两层，才能看出错误发生在哪里。以下是人工计数例子：100 个请求中，90 个符合输出协议，其中 72 个同时满足目标身份与预先设定的定位阈值。

指标	分母	本例结果
格式有效率	全部请求	90/100 = 90%
有效输出中的定位正确率	可解析输出	72/90 = 80%
端到端定位正确率	全部请求	72/100 = 72%

80% 描述解析成功后的条件表现；评估完整输入到输出链时，10 个格式失败也应计入分母。如果允许重试，应另报首次结果、最终结果与平均调用次数。

“定位正确”还需要任务协议。对于接触点，至少明确：

参考图像：统一原图、裁剪图与像素中心约定，再计算像素距离；跨分辨率比较可除以图像对角线，同时保留原始像素误差。
有效区域：若多个接触位置都合理，应使用预定义的可接触区域或多个参考点，避免只认一个任意标注点。
周期角度：图像平面中的无向轴按 180° 周期比较。1° 与 179° 的轴向误差是 2°，不是 178°。
时间与身份：视频中先检查帧索引和对象身份；坐标接近但落在错误帧、错误实例上，仍是任务失败。

这里建议的是自建评测协议，与官方基准的打分实现分别记录。相邻视频帧高度相关，统计误差或划分训练/测试集时，应以视频或独立场景为分组单位。

11. 可运行的入门材料：先离线验证协议，再尝试模型

11.1 不下载权重的坐标与接口练习

本文附带 grounding_contracts.py，仅使用 Python 标准库，包含：归一化接触点解析、像素映射、针孔投影与反投影、显式角度编解码、旋转矩阵、三维框角点及 mask 损失检查。

在本文页面包目录运行：

python3 grounding_contracts.py

它验证的是自拟数值和错误输入的处理，不是 RynnBrain 模型精度。程序会拒绝越界坐标、非有限数、未知角度编码、非正深度和空动作 mask。

例如，接触点 (500,250) 在 1920×1080 图像上应映射到 (959.5,269.75)；若 fx=fy=1000、主点为 (960,540)、输入像素为 (1060,540) 且深度为 2 米，则反投影结果为 (0.2,0,2) 米。

11.2 单图最小推理，不直接控制硬件

下载 infer_image.py 并进入文件所在目录。脚本固定使用 RynnBrain1.1-2B 及文末记录的权重 revision，沿官方 AutoProcessor 与 AutoModelForImageTextToText 路线读取本地图像并打印回答。官方推理入口

建议单独建环境，避免与 InternVL 的研究环境混装：

python3 -m venv .venv-rynnbrain
source .venv-rynnbrain/bin/activate
python -m pip install --upgrade pip
# 先按本机 CUDA/驱动选择兼容的 PyTorch 与匹配的 torchvision。
python -m pip install "transformers==5.2.0" pillow
python infer_image.py --image /absolute/path/to/scene.jpg --prepare-only

先用 --prepare-only 检查图像、模板与输入预算；各字段的含义见第 11.4 节。确认输入后，在兼容的 CUDA 设备上去掉该参数即可加载权重并生成回答。脚本优先使用 BF16，否则使用 FP16；首次权重推理需要下载模型。

此前的 CPU 检查覆盖固定 revision 的原生模型类解析与输入构造：使用本站 Transformer 文章的结构图和提示词 Describe the diagram.，生成 1526 个输入 token，浮点图像张量均为有限值，并核对了关闭 Thinking 时的模板前缀。这验证 Processor 与输入接口可以对接，不验证模型是否答对。脚本先渲染聊天模板，再处理图片，避免 Transformers 5.2.0 把 enable_thinking 同时转发给图像处理器所产生的无效参数警告。

从 2B 模型文件元数据可核对约 22.13 亿个 BF16 参数。仅参数存储约为 $2.213\times10^9\times2$ 字节，即约 4.43 GB；这不是所需显存，还需输入、激活、缓存和运行时余量。

11.3 推理成功后的建议顺序

验证阶段	保留的证据	通过条件
场景描述	原图、提示、原始回答	能识别任务相关对象
二维定位	原始空间序列、解析结果、叠加图	格式、对象身份与位置同时正确
三维定位	内外参、时间戳、独立几何参考	单位与变换一致，误差满足任务要求
动作策略	观测、动作块、实际状态、任务结果	在回放或仿真中验证，再进入真实平台

二维阶段按第 10.3 节统计格式与定位指标；三维阶段用尺寸、距离已知的静态场景交叉验证。真实执行另需独立限位、碰撞检查和急停，不能从叠加图看起来正确直接跳到硬件控制。

11.4 先在 CPU 上检查真实输入

第 11.2 节的 --prepare-only 命令调用真正的 Processor；安装匹配的 CPU 依赖即可运行，不要求 GPU。输出报告可按下表核对：

字段	核对内容
`revision`、`transformers`	是否与本文固定的权重和库版本一致
`image_size`、`image_frame`	是否对应用于标注与叠加显示的原图
`input_tokens`、`reserved_output_tokens`	完整输入长度与计划生成上限
`inputs`	各张量的形状与 dtype，供后续运行对照

reserved_output_tokens 只是计划输出预算，不表示已分配 KV Cache。model_weights_loaded=false 与 model_forward_executed=false 明确标出检查范围；首次会按需下载 Tokenizer、Processor 等小文件。

小文件缓存齐全后，可以明确禁用 Hub 网络访问：

HF_HUB_OFFLINE=1 python infer_image.py \
  --image /absolute/path/to/scene.jpg \
  --prepare-only --local-files-only

这里的“离线”与 grounding_contracts.py 不同：后者只需要标准库，前者还需要已安装的深度学习依赖和缓存文件。缓存不足时应明确失败，不会自动切换另一个模型。

本例的 --max-input-tokens 只约束输入，默认上限 16384；--max-new-tokens 是单独的生成上限。这是教学入口的保护阈值，不表示任意输入加任意回答都在论文的训练长度之内。准备阶段会在加载权重前拒绝超限输入；它不做截断，因为随意截断可能破坏视觉占位与特征的一一对应。

11.5 失败发生在哪一层，就检查哪一层

现象	优先检查	不能由此推出
模型架构无法识别	环境是否确实为脚本要求的 5.2.0、revision 是否匹配	权重损坏或模型能力差
离线模式找不到文件	对应 revision 的处理器与 Tokenizer 是否缓存完整	必须下载全部模型权重才能检查输入
空间结果整体偏移	裁剪、缩放、图像方向、像素中心与内参	加长 Thinking 一定能修正
三维框绕错轴	角度单位、轴对应、列/行向量、乘法顺序	只要交换两个数字就一定正确
输出合法但目标错误	对象身份、遮挡和任务语义	严格解析器已经保证物理正确性

排查时保存原始输入和原始回答；任何单位转换、坐标恢复、拒绝原因都应单独记录，才能定位是模型判断错，还是后处理改错了。

12. 源码阅读清单：如何避开“看起来可以运行”的示例

检查项	本次核对看到的风险	正确处理
版本路径	1.0 功能保留在历史分支	记录仓库 commit 与模型 revision
3D 角度	radians 描述与归一化转换冲突	明确 codec，利用已知姿态核验
3D 模型选择	Notebook 的模型名与 wrapper 家族不一致	根据实际配置选择正确检查点
开发机路径	示例包含不可移植路径	改为用户提供路径，不复制开发机目录结构
数据 JSON	文档示意与严格 JSON 不完全等价	通过解析器后再交给训练入口
接触点标签	历史名称不等于完整抓取姿态	按该版本实际输出语义解析
VLA 开源状态	RynnScale 项目小节仍为占位	不宣称已有可复现全部硬件结果的一键脚本

这些结论固定于本文记录的提交，不代表未来版本仍有同样的问题。进一步开发时，应重新核对上游变化，并把本地修正与原始论文结论分开记录。

13. 与 InternVL 3.5、Being-0 该怎样放在一起理解

RynnBrain 更适合沿“时空观测—空间语义—机器人策略迁移”这条线研究；InternVL 3.5更适合沿“通用多模态输入—推理后训练—视觉 token 与服务效率”研究。

Being-0则提供了另一种系统视角：高层理解、连接协调与既有技能的衔接。它们可以帮助解释不同层的职责，但不能把不同论文的成功率直接排成统一排行榜。

如果目标是做自己的机器人系统，我会先写一份输入输出契约，再选择模型：系统需要的是对象描述、位置、目标姿态、技能调用，还是动作块？缺少哪个中间环节，决定了后续适配工作量。

14. 局限、可研究的问题与复现记录

值得继续研究的不是单一“能不能抓”的演示，而是：

历史帧选择策略是否影响短事件与遮挡恢复；
三维估计在真实尺寸变化、镜面、透明物体上的失效方式；
接触点的多个合理答案应如何评价；
空间输出错误如何传播到规划和动作；
联合训练的提升来自共享视觉知识，还是更多任务数据本身；
不同机器人、相机与控制模式下，哪些模块可以复用，哪些必须重新学习。

每次实验至少记录：模型及 revision、代码 commit、图像预处理、帧采样与时间戳、任务提示版本、输出解析器、随机种子、解码预算、失败计数与硬件配置。只保留成功截图，无法支持可重复的能力结论。

阅读自测与验收

能否明确区分 1.0 与 1.1、2B/9B 的 3D 能力范围，以及基础 VLM 的空间输出与 VLA 动作块？用官方配置和模型 ID 逐项核对。
运行离线协议测试，解释归一化点、相机内参、角度编码和动作 mask 的作用；面对非法输出应拒绝执行，而不是自动裁剪成貌似可用的命令。
用一个已知三维姿态样本分别检查两种角度解释，记录不能确定的协议；不把生成图、Notebook 可视化或本文自拟算例当成真实机器人结果。
能否按明确的轴顺序构造八个角点并投影回图像，再用 CPU 预检查验证真实输入预算？区分几何一致、接口可用和模型判断正确这三种结论。
能否写出 1.0 CoP 的一种带帧索引输出格式，并说明 Thinking 角色与 GRPO 组内采样的作用？
能否解释 32 步动作块、30/200 Hz 双环与 RTC 引导权重的衔接，并说明过程得分与最终成功率的区别？

展开核对：三个关键算例的答案

接触点 (500,250) 对应 1920×1080 原图的 (959.5,269.75)；按第 7.1 节内参与 2 米 Z 深度，得到相机点 (-0.001,-0.5405,2) 米。
第 8.6 节顶视相机外参将该点变成基座点 (0.499,0.5405,0.5) 米。它仍未指定工具朝向或抓取偏移。
原始角度 0.5 在 radians 编码下约为 28.65°，在 normalized-pi 编码下为 90°。先选择编码，再按已声明的轴顺序组合旋转。

参考材料与版本快照

RynnBrain 1.0 报告：2602.14979v1：原始问题定义与 CoP、Nav、Plan、VLA 研究路线。
RynnBrain 1.1 报告：2607.17977v2：1.1 能力范围、动作空间与实验协议。
RynnBrain 仓库快照：5b86419：本文源码核对基线。
RynnScale 快照：aaedf10：公开训练与评估入口。
RynnBrain1.1-2B 模型卡：权重 revision 为 b4663299019d15468301f64435539632daed7985。

模型卡和代码仓库标注 Apache-2.0；实际使用还应分别核对所用权重与数据的具体许可，不把仓库许可证自动扩展为所有第三方数据的授权。

Last updated on September 8, 2026
